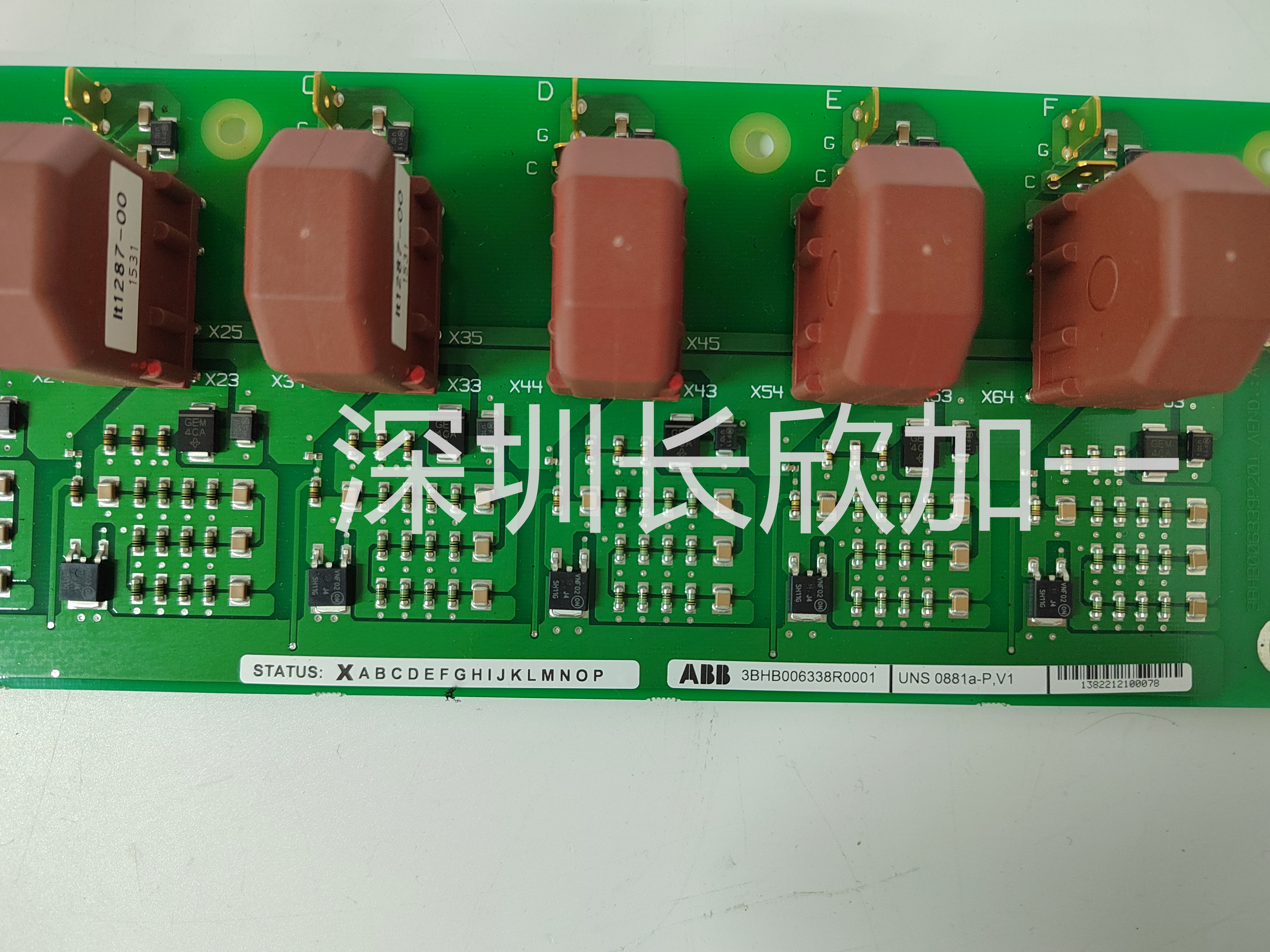

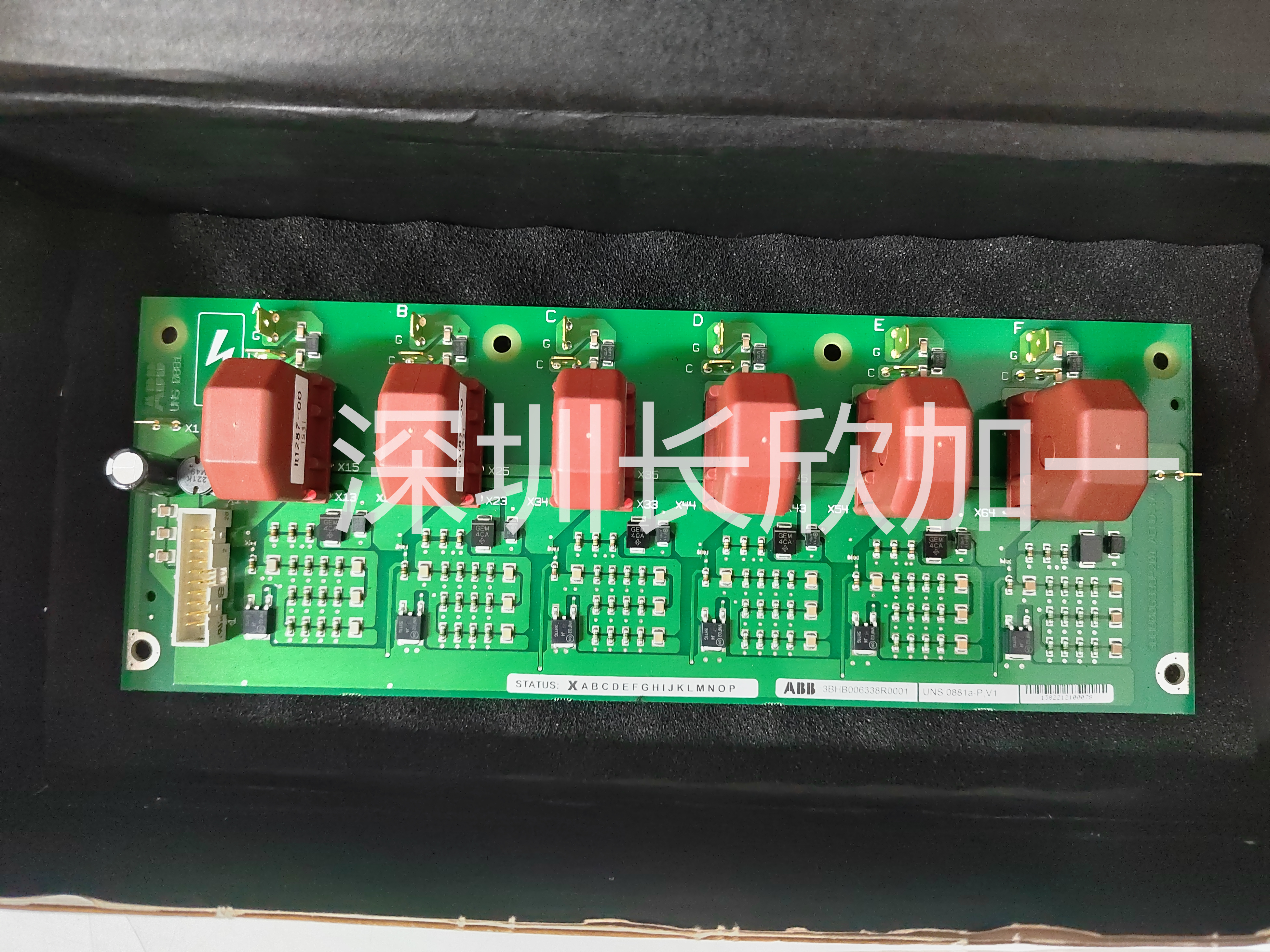

ABB UNS0881A-P,V2 3BHB006338R0002 电路板

ABB  UNS0881A-P,V2 3BHB006338R0002  电路板

ABB  UNS0881A-P,V2 3BHB006338R0002  电路板

ABB  UNS0881A-P,V2 3BHB006338R0002  电路板

系统接地方式有:浮地方式、直接接地方式和电容接地三种方式。对PLC控制系统而言,它属高速低电

平控制装置，应采用直接接地方式。

由于信号电缆分布电容和输入装置滤波等的影响，装置之间的信号交换频率一般都低于1MHz, 所以PLC

控制系统接地线采用一点接地和串联一-点接地方式。 集中布置的PLC系统适于并联一点接地方式， 各装

置的柜体中心接地，点以单独的接地线弓|向接地极。如果装置间距较大，应采用串联一点接地方式。

用一根大截面铜母线(或绝缘电缆)连接各装置的柜体中心接地点，然后将接地母线直接连接接地极。

接地线采用截面大于22 mm2的铜导线，母线使用截面大于60mm2的铜排。

接地极的接地电阻小于2Q，接地极*埋在距建筑物10 ~ 15m远处(或与控制器间不大于50m),

而且PLC系统接地点必须与强电设备接地点相距10m以上。

信号源接地时，屏蔽层应在信号侧接地;不接地时，应在PLC侧接地;信号线中间有接头时，屏蔽层

应牢固连接并进行绝缘处理，-定要避免多点接地;

多个测点信号的屏蔽双绞线与多芯对绞屏电缆连接时，各屏蔽层应相互连接好，并经绝缘处理。选择适

当的接地处单点接点。

ABB  UNS0881A-P,V2 3BHB006338R0002  电路板  ABB  UNS0881A-P,V2 3BHB006338R0002  电路板
