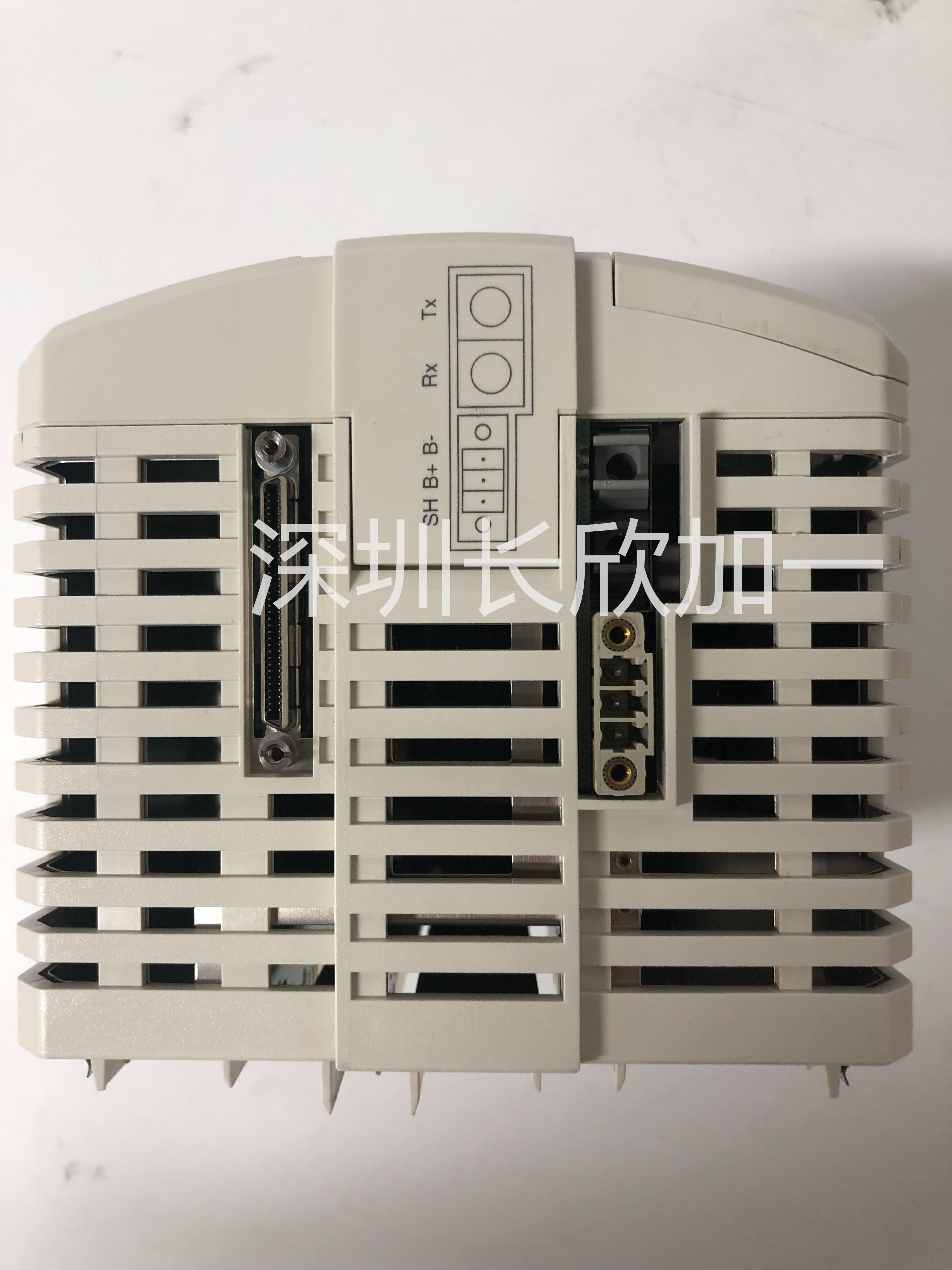

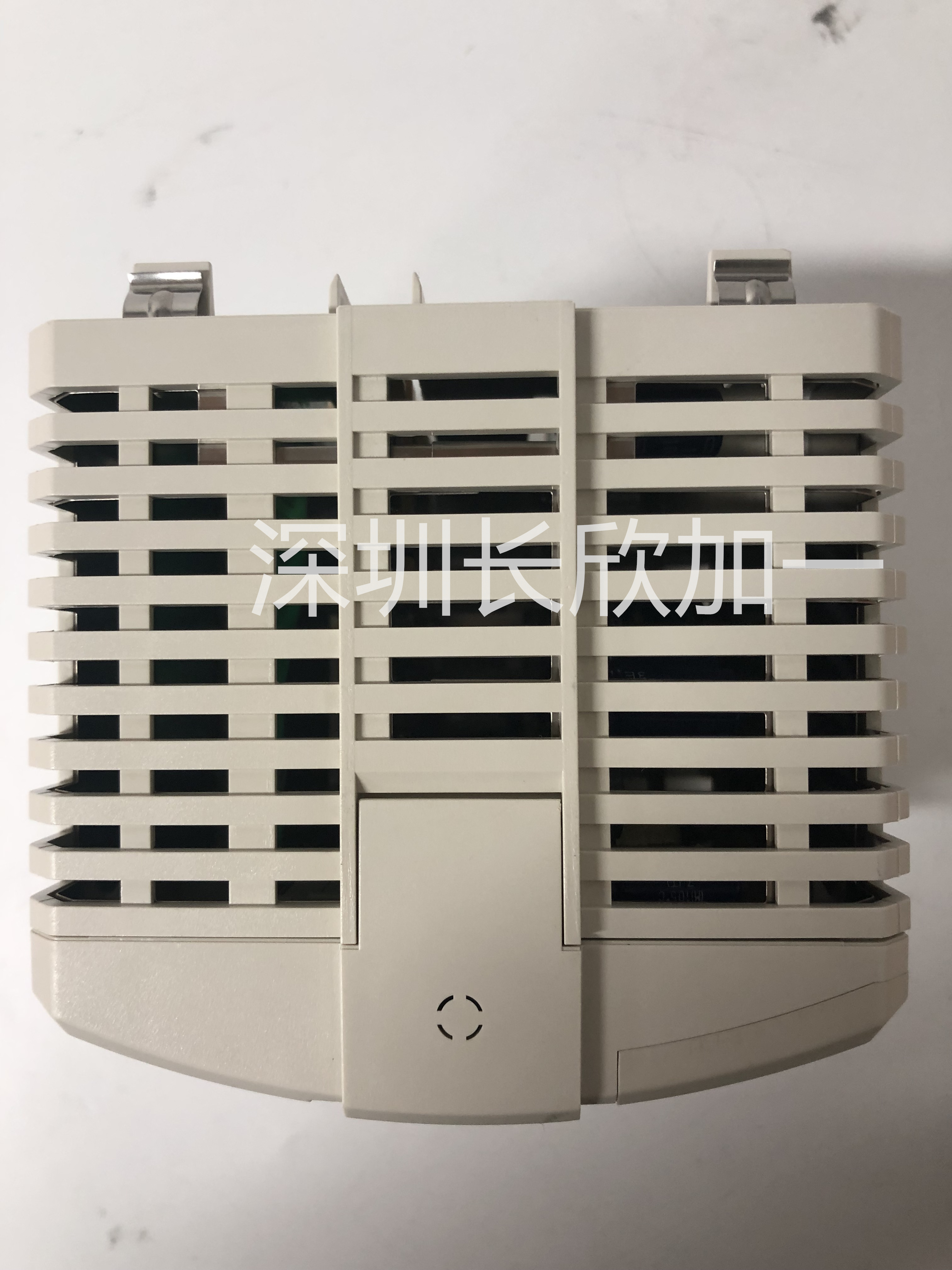

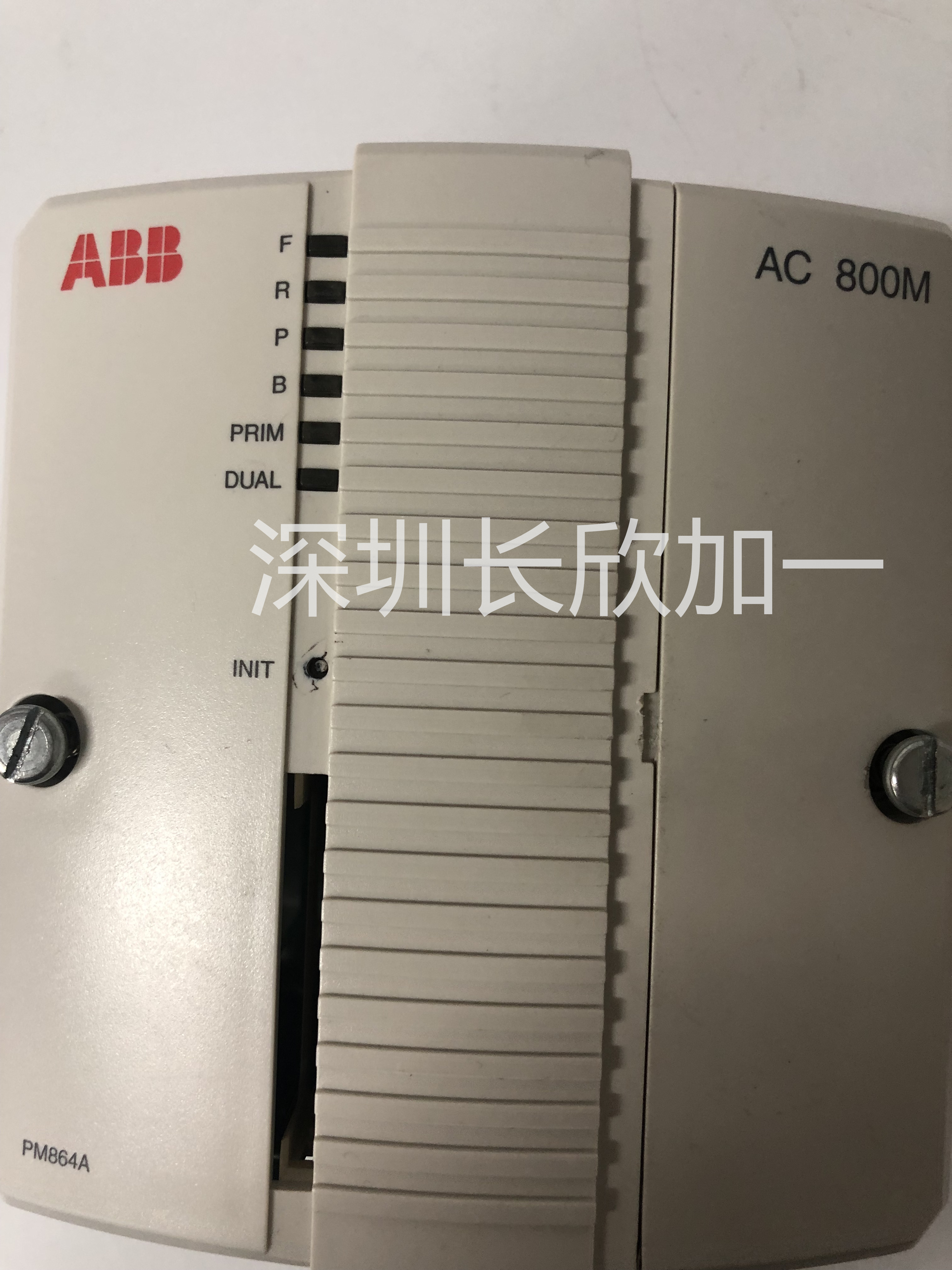

ABB PM864 模块

ABB  PM864  模块

ABB  PM864  模块

ABB  PM864  模块

ABB控制器PM864 PM864AK01 PM864AK02模块工控的CPU领域

ABB控制器PM864 PM864AK01 PM864AK02模块工控的CPU领域

ABB控制器PM864 PM864AK01 PM864AK02模块工控的CPU领域

ABB控制器PM864 PM864AK01 PM864AK02模块工控的领域 PM864 PM864AK01 PM864AK02

PM851K01 8M

PM856K01

PM860K01

PM861K01 16M

PM861K02 16M redundant

PM864K01 32M

PM864K02 32M redundant

PM865K01 32M High Intergrity

PM865K02 32M Redundant High Intergrity

Other communication module models

CI853 dual RS232-C

CI854 Profibus DP

CI855 MB300

CI856 S100 I/O

CI857 INSUM

CI858 DriveBus

CI862 TRIO

Package model

CCB engineer station software 4.1, Product Box

OPC OPC Server for AC800M License

Accessory model

SB821 external backup battery module

SS823 Power Switching Unit

TK851V010 redundant controller connection cable

TB852 redundant controller connection terminal

Common models:

3BSE020512R1 AI801 3BSE031155R1 BC810K02

3BSE008516R1 AI810 3BSE018103R1 CI853K01

3BSE052604R1 AI815 3BSE030220R1 CI854AK01

3BSE008544R1 AI820 3BSE018106R1 CI855K01

3BSE036456R1 AI825 3BSE026055R1 CI856K01

3BSE040662R1 AI830A 3BSE018144R1 CI857K01

3BSE051306R1 AI835A 3BSE018135R1 CI858K01

3BSE028925R1 AI843 3BSE032444R1 CI860K01

3BSE023675R1 AI845 3BUA000037R1 CI862K01

3BSE039293R1 AI880A 3BUA000111R1 CI862K02

3BSC690071R1 AI890 3BSE040795R1 CI865K01

3BSC690141R1 AI893 3BSE043660R1 CI867K01

3BSC690086R1 AI895 3BSE048845R1 CI868K01

3BSE020514R1 AO801 3BSE056767R1 CI871K01

3BSE038415R1 AO810V2 3BSE051129R1 CI872K01

3BSE052605R1 AO815 3BSE056899R1 CI873K01

3BSE008546R1 AO820 3BSE066485R1 PM851AK01

3BSE045584R1 AO845A 3BSE066490R1 PM856AK01

3BSC690072R1 AO890 3BSE066495R1 PM860AK01

3BSC690087R1 AO895 3BSE018157R1 PM861AK01

3BSE022366R1 CI801 3BSE018160R1 PM861AK02

3BSE038540R1 CI801KIT 3BSE018161R1 PM864AK01

3BSE020520R1 CI810B 3BSE018164R1 PM864AK02

3BSE025255R1 CI820V1 3BSE031151R1 PM865K01

3BSE041882R1 CI840A 3BSE031150R1 PM865K02

3BSE031694R4 CI840KIT 3BSE050198R1 PM866K01

3BSE020508R1 DI801 3BSE050199R1 PM866K02

3BSE022360R1 DI802 3BSE053241R1 PM891K01

3BSE022362R1 DI803 3BSE053242R1 PM891K02

AC800M集成了多种通信功能、可以实现全方位冗余，并且支持宽范围的I/O信号，同时也包括在危险区域的本质安全信号。AC800M控制器通过Compact Control Builder编程软件为其编程组态，使得AC800M控制器可以实现各种控制应用。可重复使用代码和库文件的功能特点也使AC800M的应用程序更加容易组态和建立。

从基本逻辑运算到高级控制或二者兼而有之，从少量的I/O点到数千点的应用、从本地安装到远程安装，AC800M都能应付自如。

AC800M模件的公共特性之一为低能耗，散热问题几乎可以不予考虑并可以方便地紧凑安装。在多数情况下，AC800M控制器可密闭安装在无风扇、无开口、无空气过滤等类似设备的柜中。因此，许多潜在的故障因素被消除，确保了控制器的高可靠性。

AC800M控制器性能

·CPU板上集成供电单元、CPU处理器及内存

·五款不同的控制器类型共用户选择

·分别为PM851、PM856、PM860、PM861、PM864、PM865

·内存存储运行Firmware，控制单元硬件配置信息及应用程序

·支持12个现场总线模块扩展

·集成2个Ethernet接口，2个RS232C接口，ModulBus电气及光纤扩展接口

·支持冗余设置，减少故障点错误并保证控制系统运行效率

·多至16个任务，最小任务周期1ms，SOE顺序发生事件分辨率<1ms

CPU可以通过以太网接口实现控制器级的通信，2个以太网口可设置为冗余，并内置冗余切换程序，用于提高系统可靠性。

通信

控制器与I/O之间的连接分为两种：

·本地I/O：使用Modulebus（电气/光纤）通信线，每个控制器最大可以连接8*个本地I/O站；

·远程I/O：使用Profibus DP现场总线扩展连接远程I/O，最大支持98个远程站；

·最远距离 电缆 500m（500Kb/s）

·多模光纤 2KM（12Mb/s）

* 非冗余为8个本地I/O站
