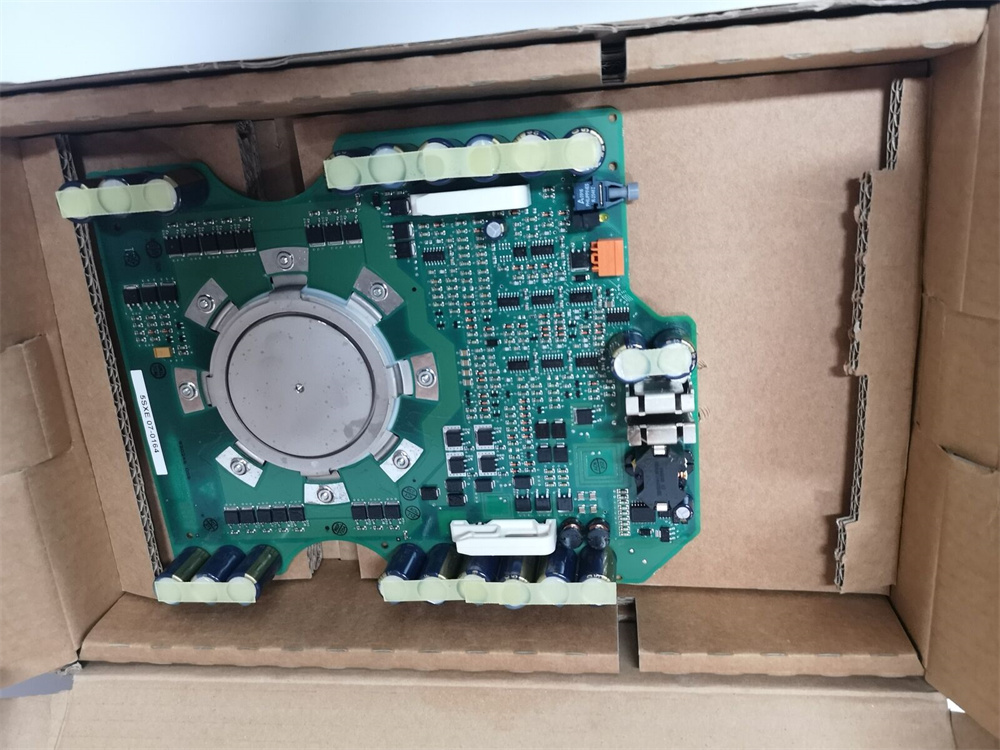

ABB 5SHX1060H0003 IGCT模块可控应用中高压变频

ABB  5SHX1060H0003  IGCT模块可控应用中高压变频

ABB  5SHX1060H0003  IGCT模块可控应用中高压变频

ABB  5SHX1060H0003  IGCT模块可控应用中高压变频

产品特性

IGCT模块

品牌

ABB

系列

5SHX1060H0003

型号

5SHX1060H0003

供电电源

115-240V

接口及数量

原厂

接口方式

端子接口

支持协议

通讯协议模块

展开

ABB 5SHX1060H0003 IGCT模块可控应用中高压变频

ABB 5SHX1060H0003 IGCT模块可控应用中高压变频

ABB 5SHX1060H0003 IGCT模块可控应用中高压变频

5SHX1060H0003 GTO关断SOA（安全操作区）得到了改进在高功率（3 kA/4.5 kV）下所谓的“硬盘驱动器”，

其中集成栅极驱动器在阳极之前将阴极电流整流为零电压开始上升。所需的门电路电感非常低通过

同轴门获得与多层组合的馈通PCB栅极驱动连接；5SHX1060H0003可以实现≥5–6 kA/?s的值20伏的栅极电压

。当阴极电流为零时，剩余的阳极电流完全换向到栅极单元，5SHX1060H0003保持低阻抗模式通过避免栅极过驱动

，栅极驱动能量消耗被化。5SHX1060H0003“硬”栅极驱动器将晶闸管从pnpn锁存状态转换为pnp模式在1?s内。

关断完全在晶体管模式下发生，从而消除任何闩锁的可能性。关闭是因此同质化，5SHX1060H0003扩大了SOA到完

全动态雪崩（峰值）由于其在晶闸管模式下的导通操作，IGCT具有固有的较低传导损耗比IG器

件。缓冲层，5SHX1060H0003可以与IGCT以及IG是导致这两个设备的开关损耗相当（忽略IG的导通损耗更高

为二极管恢复保护）。5SHX1060H0003改进后的损耗特性和无缓冲器操作使IGCT应用具有效益，开关频率在

范围为500Hz至2kHz。
