GE IS200ADIIH1A

IS200ADIIH1A技术规范

制造商通用电气

系列标志VI

零件号IS200ADIIH1A

产品类型辅助驱动器至ISBus接口板

使用手册GEI-100305

产品描述

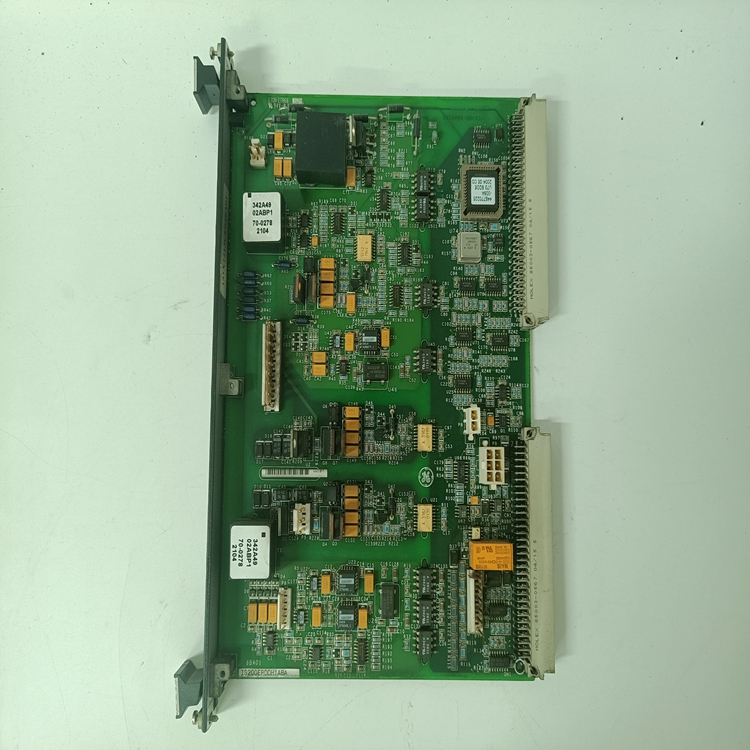

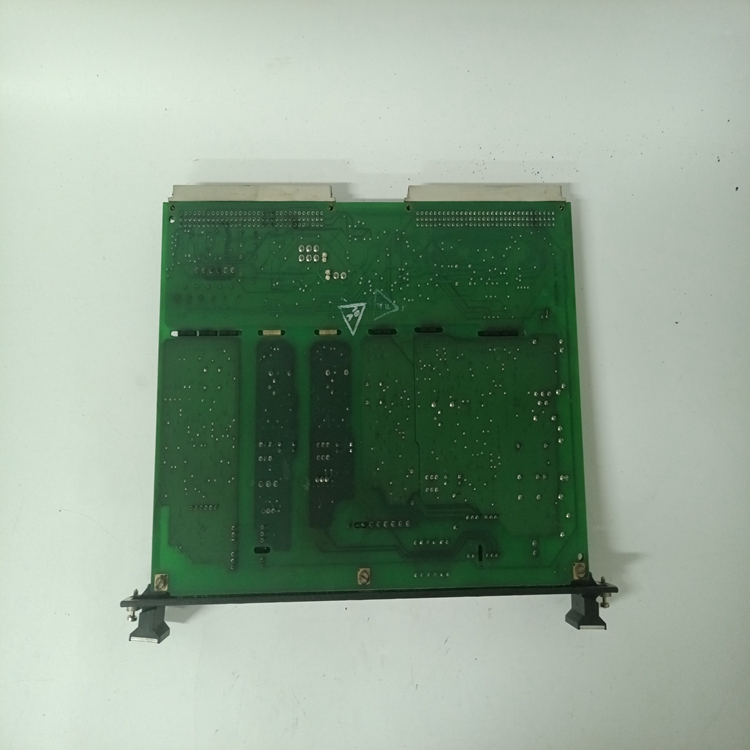

IS200ADIIH1A是通用电气为其Mark VI系列制造的PCB组件。MKVI是通用电气成功创建的Speedtronic蒸汽/燃气轮机管理系统中最先进的系统之一。MKVI有一个控制系统，该系统加载了特定于其应用于天然气、蒸汽和陆上海洋航空衍生产品（LM）或设备平衡产品（BOP）的软件，每秒可执行高达100000个梯级或块。

IS200ADIIH1A被设计为用作ISBus接口板的辅助驱动器。必须注意的是，该电路板只能用于同时存在LDCC板的AcDc2000驱动器中；IS200ADIIH1A接口的配置是使用位于LDCC板上的键盘完成的，或者也可以使用GE控制系统工具箱完成。IS200ADIIH1A不能与以前的LAN通信板和设计驱动器控制一起使用。

IS200ADIIH1A有一个控制器，指定为drop 0，节点不超过31个。包含每个ISBus节点引用的字节流从每个节点的主链和菊花链开始。随着信息的传递，节点用它们的反馈数据代替它们的参考数据。当流返回到主节点时，它包含来自每个节点的反馈数据。ISBus帧速率可编程为1ms、2ms、4ms或8ms。

IS200ADIIH1A是在没有硬件跳线或保险丝的情况下制造的。该板包括七个TP测试点，用于诊断或设置目的。有关更多信息，请参阅通用电气出版物GEI-100305。

关于IS200ADIIH1A的常见问题

IS200ADIIH1A连接到哪个板？

IS200ADIIH1A连接到DS200LDCC驱动器控制/LAN通信板。IS200ADIIH1A通过LNPL带状电缆和COM1导线连接到此板。

IS200ADIIH1A需要多长时间的延迟？

IS200ADIIH1A需要200 usec的时间延迟。IS200ADIIH1A的此时间延迟允许LAN控制处理器在下一帧开始之前将驱动器的反馈写入ISBus控制器。

IS200ADIIH1A如何与ISBus接口？

IS200ADIIH1A通过两个RJ45连接器与ISBus接口。IS200ADIIH1A的连接器为P2和P3。IS200ADIIH1A的这些连接分别为（TX/OUT）和（RX/IN）。

我可以在IS200ADIIH1A的手册中找到什么？

IS200ADIIH1A的手册为GEI-100305手册。本手册为通用电气工业系统辅助驱动器至ISBus接口板手册。本手册是IS200ADIIH1A的特定手册，位于手册中，该手册提供了IS200ADIIH1A的功能描述，该手册包括IS200ADIIH1A的应用数据，该手册为IS200ADIIH1A提供了安装和更新/保修更换信息。
