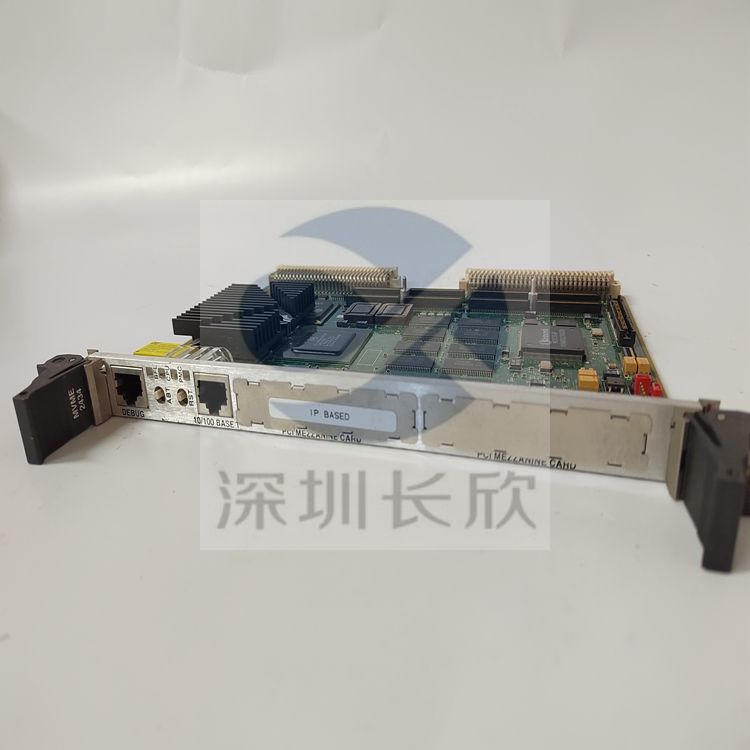

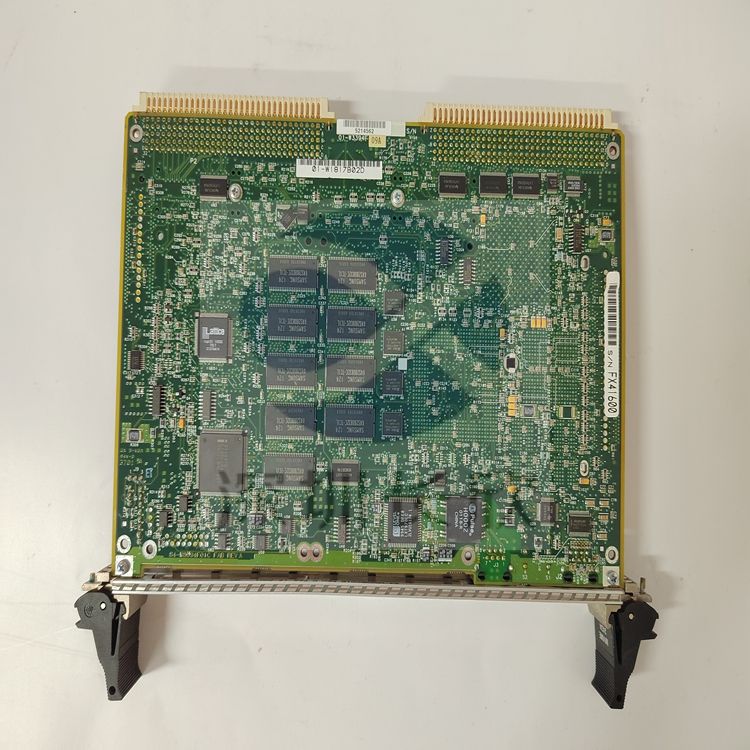

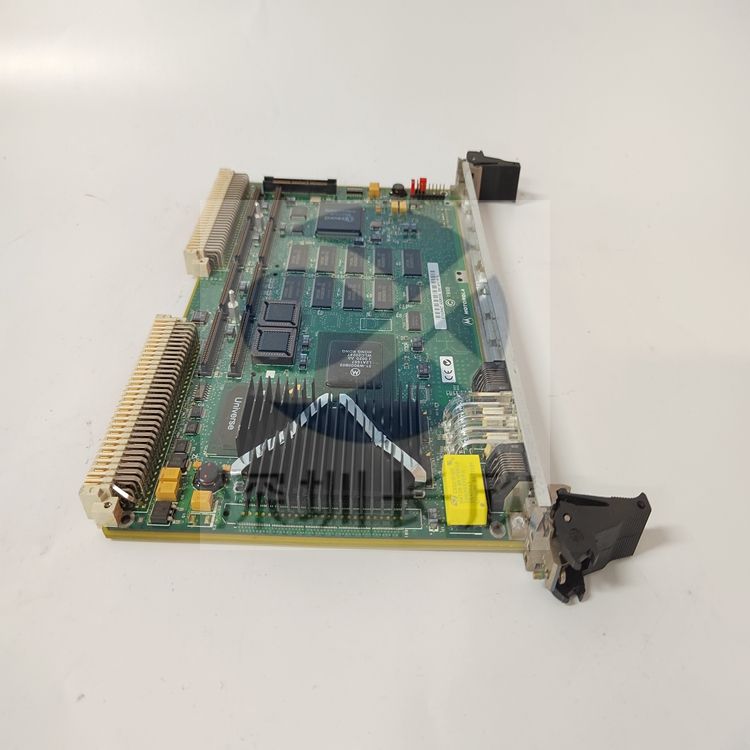

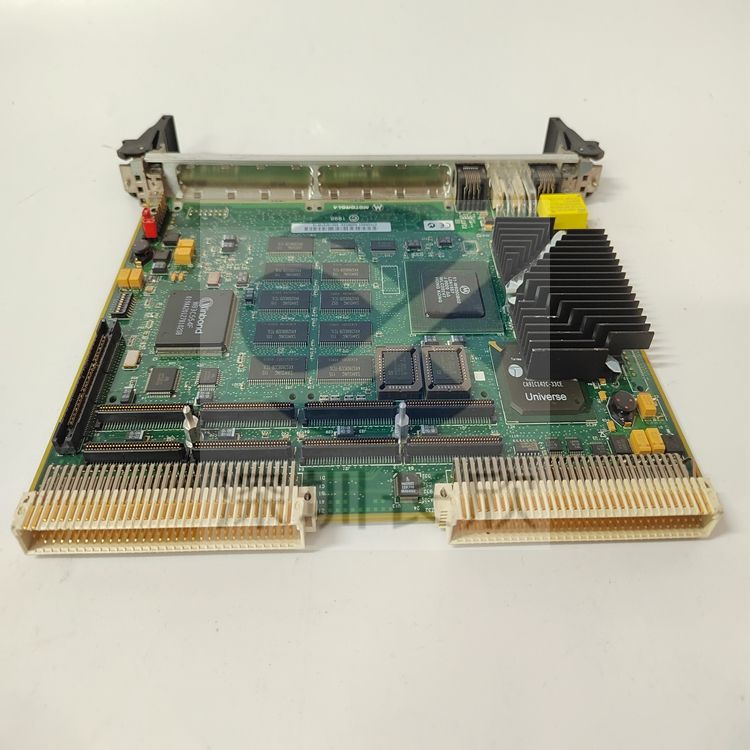

MOTOROLA MVME6100-0171

转换模块

MVME761

MVME761转换模块提供工业标准连接器访问IEEE 1284并行端口，a

10/100BaseTX端口通过RJ-45连接器，两个DB-9连接器提供访问异步串行端口

配置为EIA-574 DTE和两个HD-26连接器，提供同步/异步串行端口的访问。这些序列

端口，在MVME761的面板上标记为串行3和串行4，用户可以单独配置为

EIA-232, EIA-530, V.35，或X.21 DCE或DTE通过安装摩托罗拉串行接口模块(SIMs)。

P2适配器为MVME761过渡模块提供接口模块信号。3排P2适配器可以

用于8位SCSI。5行P2适配器支持16位SCSI和PMC I/O。

4 MVME6100系列

MVME712M

MVME712M过渡模块提供工业标准连接器访问并行端口，窄SCSI

端口和四个DB-25连接器提供访问异步/同步串行端口跳线配置

如EIA-232 DCE或DTE。P2适配器为MVME712M转接模块提供接口信号。3行P2

适配器可用于8位SCSI。

要访问通过5行VME64扩展连接器提供的额外用户可定义的I/O引脚，一个特殊的

已准备P2适配板。该适配器面板取代了传统的3排P2适配器，并扩展了其功能

提供对PMC I/O引脚的访问。

软件支持固件监视器

MVME6100固件(称为moload)驻留在MVME6100 Flash中，提供上电自检功能

(POST)、初始化和操作系统引导功能。此外，它还提供了类似的调试器接口

到摩托罗拉以前的VMEbus板上经过时间验证的“Bug”接口。

操作系统和内核

MVME6100系列支持引导各种操作系统，包括完整的实时范围

操作系统和内核。将提供VxWorks板支持包和Linux支持

MVME6100系列。以上翻译结果来自有道神经网络翻译（YNMT）· 通用场景
