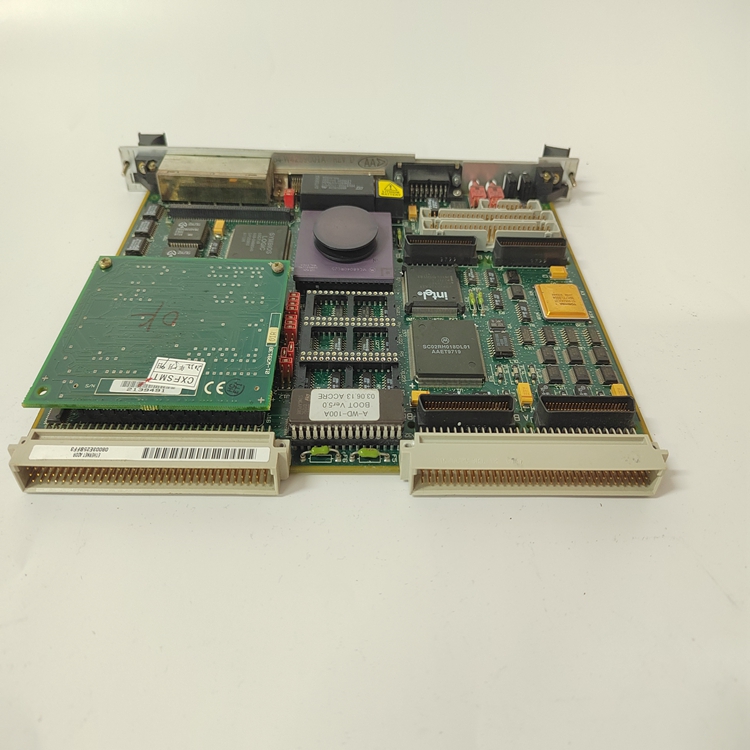

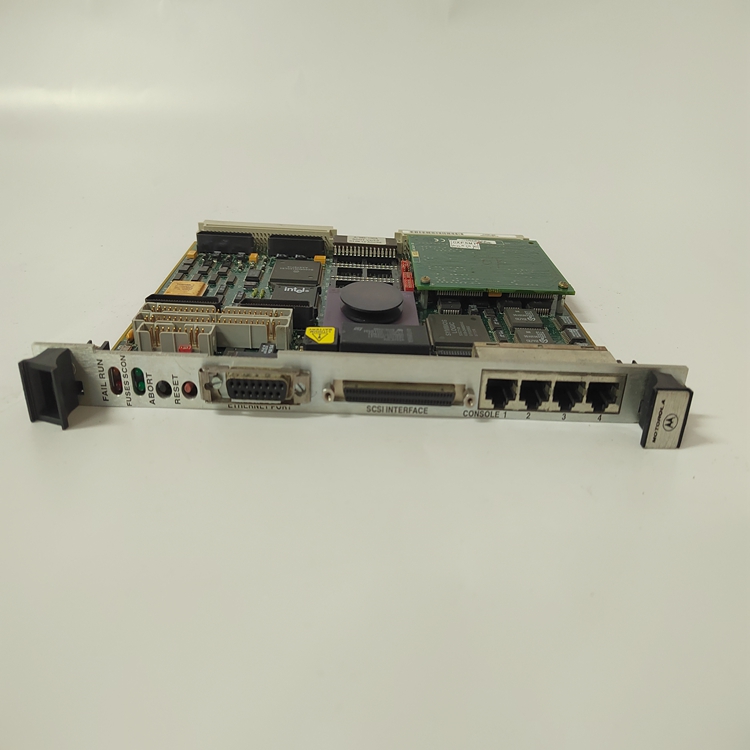

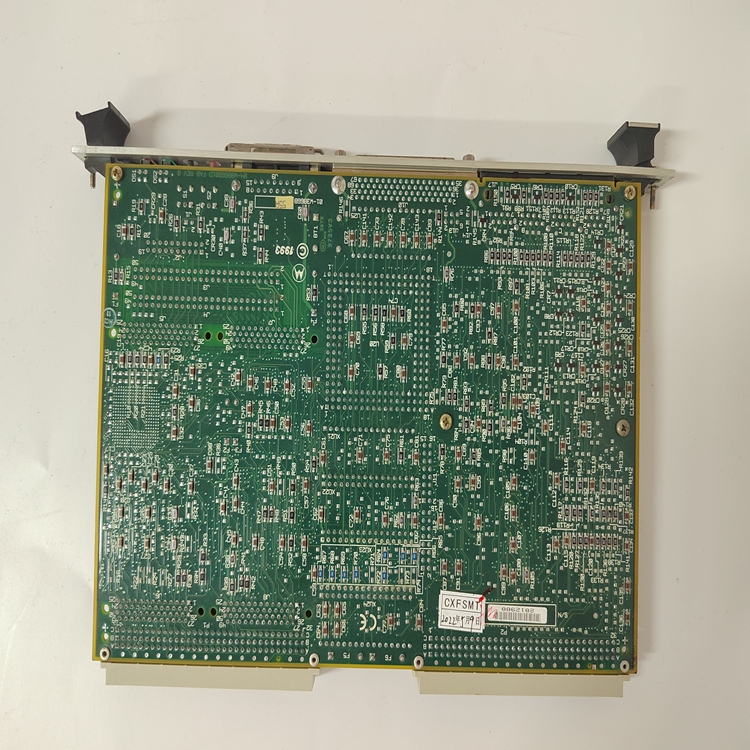

MOTOROLA MVME7100-0171

以太网接口

◆控制器:MPC864xD三速(TSEC)以太网控制器

接口速度:4个@ 10/100/1000Mbps (TSEC)

连接器:两个千兆以太网端口路由到前面板

RJ-45，两个千兆以太网端口到VMEbus P2连接器，引脚

输出匹配MVME7216E RTM

指示器:链路状态/速度/活动

异步串口

端口1

•控制器:MPC864xD Duart(第二端口N/C)

•端口数量:1个，兼容16550

•配置:RS-232 DTE (RxD, TxD, RTS, CTS)

•异步波特率，bps最大值。: 38.4 K RS-232, 115kbps raw

•连接器:一个前面板Mini DB-9

•mini DB-9转DB-9适配器电缆:SERIAL-MINI-D2

ø端口2-5

•控制器:Exar ST16C544D夸脱

•端口数量:4个16550兼容

•配置:RS-232 (RxD, TxD, RTS, CTS)

•异步波特率，b/s最大:38.4 K RS-232, 115 Kbps raw

•连接器:通过VMEbus P2连接器，引脚匹配

MVME7216E RTM

USB接口(仅限商用温度)

•控制器:NEC μ720101

•配置:USB 2.0

•端口数量:1个

•连接器:一个电源端口路由到前面板

双IEEE P1386.1 PCI mezz扣卡插槽

◆Address/Data: A32/D32/D64, PMC PN1, PN2, PN3, PN4

连接器(PN4仅适用于PMC1)

PCI总线时钟:33mhz、66mhz或100mhz PCI/ PCI- x

信令:3.3 V

◆电源:+3.3 V、+ 5v、±12v

◆模块类型:两个单宽或一个双宽前面板

或P2 I/O, PMC和PrPMC支持，PMC1站点Pn4路由到

VMEbus P2连接器A、C行以上翻译结果来自有道神经网络翻译（YNMT）· 通用场景
