EtherCAT 端子模块 ELX6233 用于将 Ethernet-APL 集成到过程控制系统中

文章作者：长欣小编人气：发表时间：2023-04-28 08:44

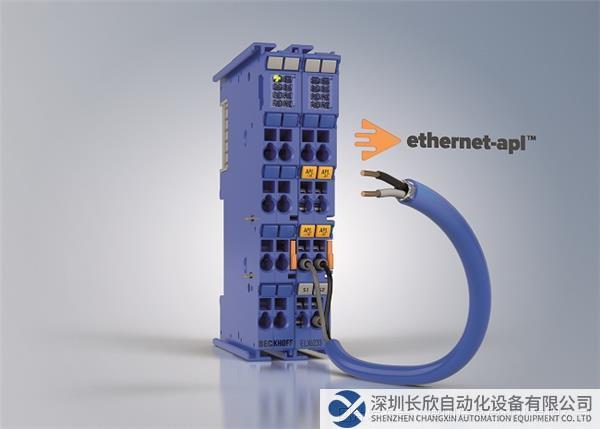

倍福最新推出的 ELX6233 EtherCAT 端子模块可以直接连接防爆区 0/20 区和 1/21 区中的 Ethernet-APL 现场设备。现在，使用灵活的 EtherCAT 系统结构和广泛的 ELX 产品能够将 Ethernet-APL、HART 或简单的数字量信号集成在同一个端子模块网段中。

当前，数字化浪潮正以席卷之势重塑流程行业，尤其是在设备诊断和监控领域。一般来说，加工设备的应用范围非常广泛，并具有一些特殊要求，而专门开发的 Ethernet-APL 协议可以通过长达 1000 米的电缆进行通信，传输速率最高可达 10 Mbit/s，可以很好地满足这些要求。在连接相应的现场设备方面，ELX6233 EtherCAT 端子模块采用的模块化设计方案可以带来独特的优势：

– 安装空间小，通道密度高

– 可根据每个应用的具体需求简单扩展并调整通道数量

– 甚至能简单集成到现有设备中

– 与现场交换机解决方案相比，周期时间更短

– 兼容所有 EtherCAT 端子模块和耦合器

ELX6233 根据 SPAA（TS10186）端口规范为传感器供电，并通过 PROFINET 将其集成到系统中。此款端子模块结构紧凑，外壳仅 24 毫米宽，配备两个 APL 端口。因此所连接的传感器数据可以通过超高速 EtherCAT 通信传输给控制器和上位过程控制系统（DCS）。
