让你秒懂的编码器接线方法与注意细节

文章作者：长欣小编人气：发表时间：2023-06-27 09:00

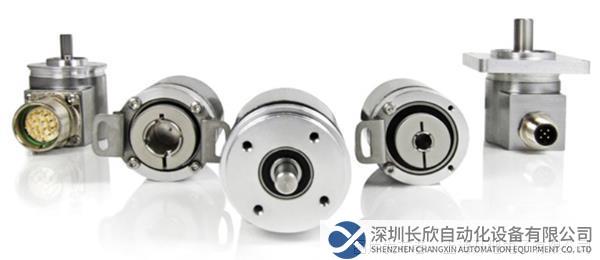

编码器是一种将机械轴角度转换为数字信号输出的装置。它主要由光电检测器和编码盘组成。编码器的接线方法对其正常工作具有重要影响。编码器通常是通过连接固定的电缆和插头来接线的。因此，在接线之前，必须首先了解编码器的输出电压级别和输出信号类型。

在接线中，应根据连接方式和电压级别，将编码器输出端的线缆插头插入到控制器的相应端口中。对于编码器的A、B两个信号，常见的接线方式是差分输出和单端输出。差分输出需要将A、A#和B、B#分别连接到控制器的两个输入通道，而单端输出只需将A、B两个信号连接到控制器的输入通道即可。在接线过程中，还应注意编码器的电源接线。如果编码器没有自带电源，需要外接电源进行供电。通常，编码器的电源连接线应与控制器的电源连接线分别连接到电源模块上。

要确保编码器正常工作，还需要注意一些细节。首先，编码器的接线必须严格按照规定的接线顺序进行，以确保各个线缆的连接正确。接线前应仔细查看编码器和控制器的接线图，以避免接错线导致设备损坏。其次，在接线过程中，应注意将所有设备的电源关闭，以避免因电气接触而引起的损坏。最后，在接线完成后，应进行开机测试，检查编码器的输出信号是否与控制器的输入信号相符合。如果出现问题，应及时检查接线是否正确或更换设备。通过正确的接线方法，编码器可以实现准确的角度检测，并为机械控制系统提供宝贵的数字信号输入。
