平升电子案例 | 短时强降水与城市内涝监测预报预警系统

近年来，东北某市因短时强降雨等极端天气导致城市道路积水现象渐趋严重，雨量、积水水深无法及时获知；与此同时，城市精细化管理不断深入，该市提出路面存在积水时长不得超过30分钟的要求，以保障行人和车辆的通行安全。

为此，该市建设了平升电子短时强降水与城市内涝监测预报预警系统-内涝监测城市内涝远程监测预警系统：在排水管网窨井、道路积水点安装智能测控终端，在城建公司监控中心部署远程监测软件，实时监测城区积水深度及排水管网运行状况，及时预警城市内涝、管网淤堵等异常情况，以便快速采取应急措施，排涝减灾；同时为城市排水设施维护工作和升级改造工程提供数据依据。

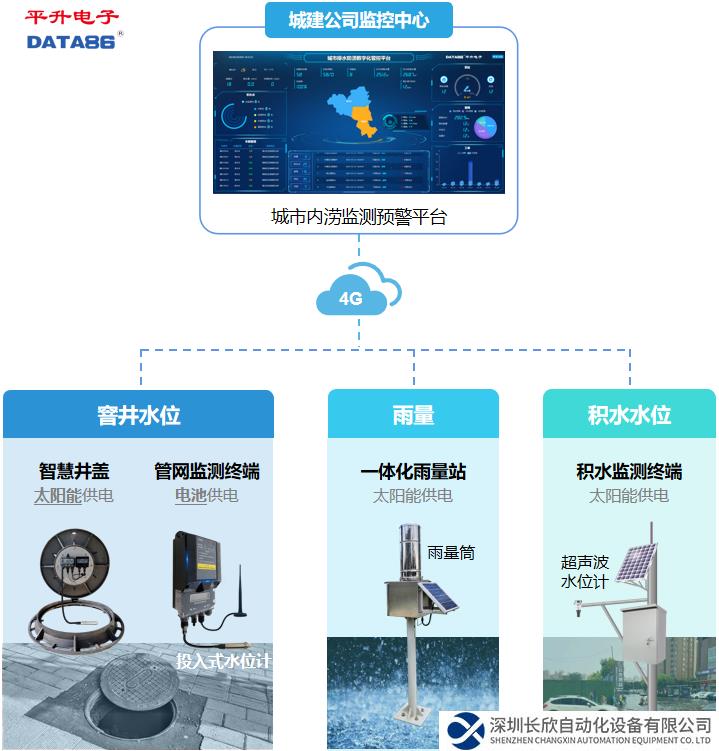

系统构成

系统功能

雨量监测——掌握实时降雨量、时段降雨量

在重要交通路段、积水点附近区域布设一体化雨量监测站。

窨井水位监测——全局掌握排水管网运行状况，辅助分析淤积管段

根据不同现场安装环境选择监测终端：

在方便替换原有井盖且光照充足的测点，选择太阳能供电型智慧井盖；

其它测点选择电池供电型管网监测终端，直接井下壁挂安装，方便快捷。

路面积水水位监测——实时了解积水水位及变化速度

在低洼路段、下穿桥、立交桥等易涝点布设太阳能供电型成套测控终端监测路面积水水位，

同时为交通管理部门实时评估该路段可通行情况、排水管理调控、应急抢险提供数据支撑。

系统特点

数据监测频率根据天气情况自行调整、越限自动加报，上报灵活

• 非雨天：采集频率为15分钟，每日一组平安报，节省电量，降低供电成本

• 雨天：数据变化快，主动加报，将监测频率自动提高至1—5分钟/次，密切关注天气变化和雨水汛情发展

监测终端超低功耗，太阳能供电可保证在连续15日阴雨天气下，稳定上报数据

•终端的核心设备采用低功耗设计，实时在线平均电流≤10mA

•完成一次数据采报后断电，降低整套系统的功耗，节省供电成本

智慧井盖实时监测窨井水位，水淹情况下仍可主动上报数据

设备科学化高度集成，不仅外形美观简约、观感良好，而且充分利用清洁能源——太阳能、保护城市环境

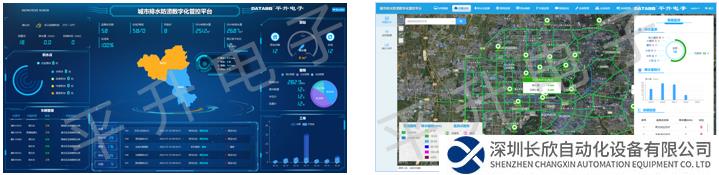

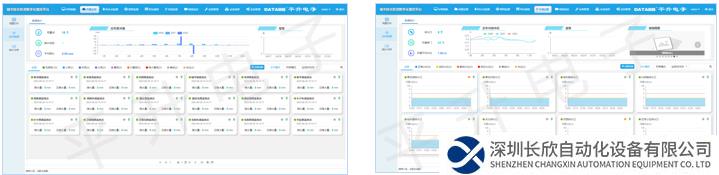

监测平台

24小时智能防汛预警：根据积水点水位、雨量、井下水位数据，分析积水点自动泄水时长、淤堵原因等，以便准确迅速采取应对措施，避免内涝

地图快速定位：通过GIS地图快速查找异常测点

通用接口：采用开放性数据库结构设计，具备标准的接口，方便后期与排水公司、交通部门共享数据，实现信息的最大化利用，人民群众更及时的获取汛情信息
