Modbus TCP转profinet网关连接脉冲电源通讯配置案例

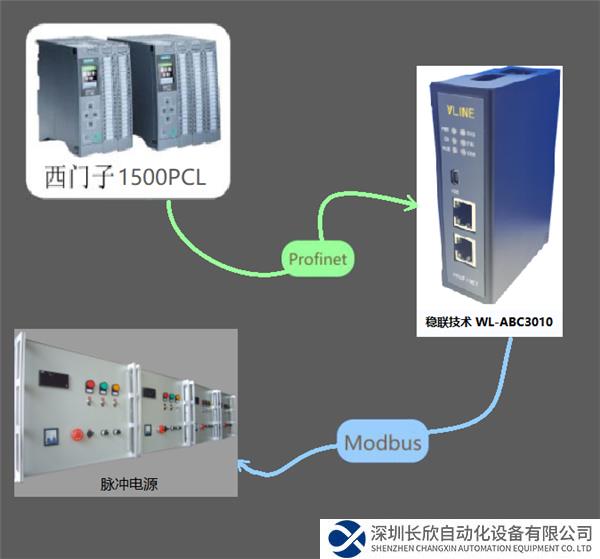

本案例是Modbus TCP转profinet网关连接脉冲电源的配置案例用到的设备为西门子1500PLC一台，稳联技术Modbus TCP转Profinet网关一个，脉冲电源一台。

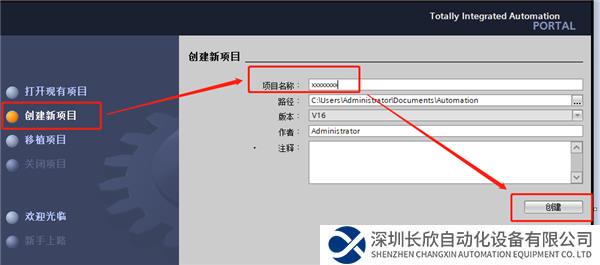

1、首先打开博图软件，创建新项目文件；

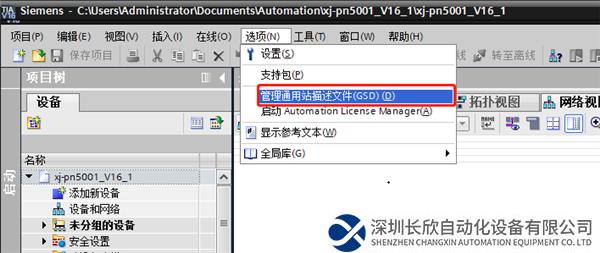

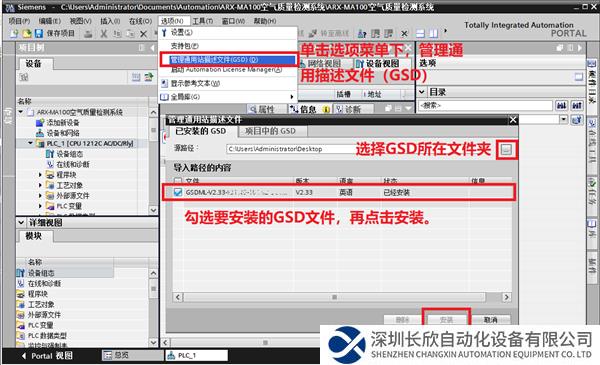

2，导入GSD文件。将MODBUS转PROFINET网关的GSD文件拷贝放到任意位置。打开博图建立新项目。进入设备和网络在选项中选择管理通用站描述文件，安装 GSD 文件。

3、搜索GSD文件存放文件夹，搜索到GSD后选择安装，等待安装成功。

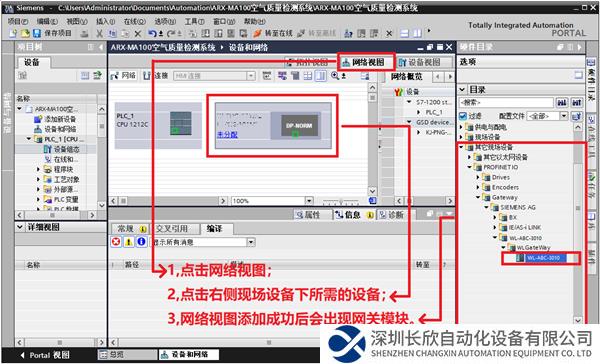

4，选择在西门子博图里面或者STEP7中组态对型设备

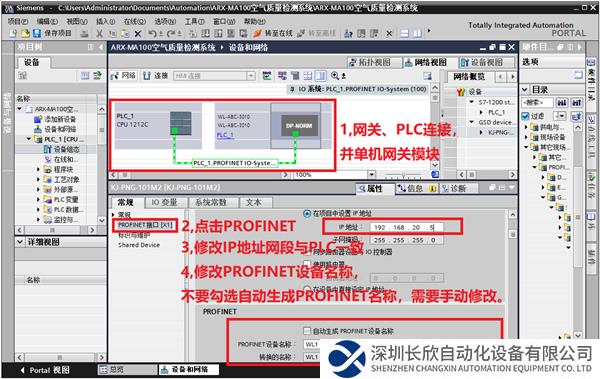

5，点击未连接，连接IO控制器PLC_1 PROFINET端口_1

6、PLC与ModbusTCP转Profinet网关连接后，需要修改ModbusTCP转Profinet网关的IP地址和PROFINET名称，注意：PROFINET设备名称项不要勾选成自动生成，一定要重新自定义一个名称输入；

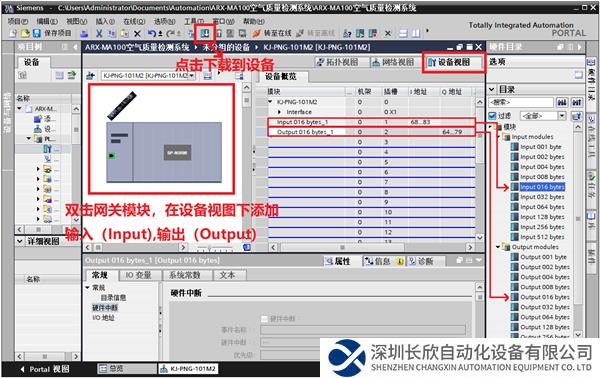

7、双击ModbusTCP转Profinet网关模块，通过右侧模块添加Input(输入),Output(输出)，最后将配置下载到PLC中；

8、GATEWAY CONFIGURATION STUDIO配置软件操作，打开GATEWAY CONFIGURATION STUDIO：
9、打开ModbusTCP转Profinet网关配置软件进行modbus参数配置，点击红圈中的新建，选择PN2MTC（MODBUS TCP主站）；

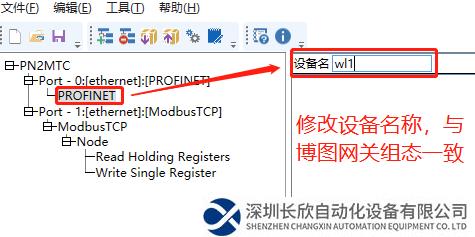

10、设置ModbusTCP转Profinet网关的PROFINET端IP地址和设备名称，要和PLC组态保持一致；

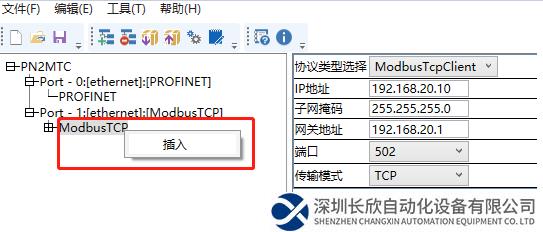

11、继续右键点击插入，插入Node；

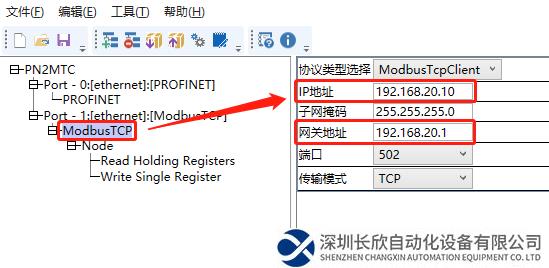

12、修改MODBUS TCP端（ModbusTCP转Profinet网关LAN口IP地址），IP地址要同网段任意地址。ModbusTCP转Profinet网关地址设置同网段任意地址并与其他地址不冲突。

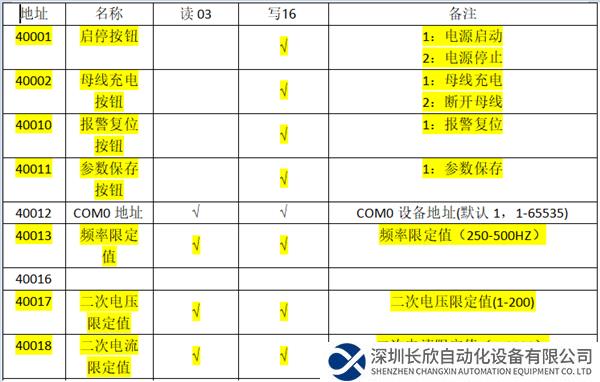

13、根据脉冲电源功能表在配置软件中进行配置

14、添加功能码分别是读03功能码，写16功能码；

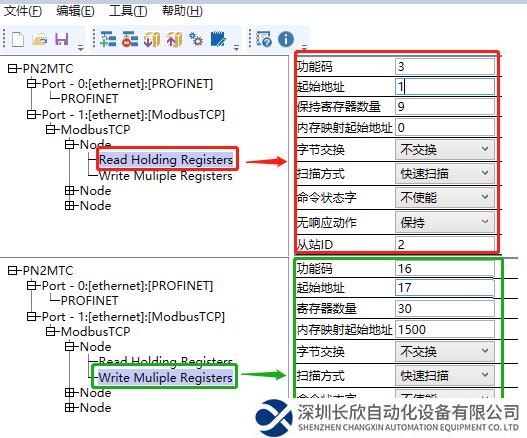

15、红色框内地址40001对应配置软件的起始地址1；功能码3；读9个寄存器（内存映射地址从0开始，对应博图ModbusTCP转Profinet网关组态的 I 地址第一位。）红色框内地址40017对应配置软件的起始地址17；功能码16；读30个寄存器（内存映射地址从1500开始，对应博图ModbusTCP转Profinet网关组态的 Q 地址第一位）
