迈向“智造”！迈威通信钢铁能源控制系统解决方案“浇筑”信息基座

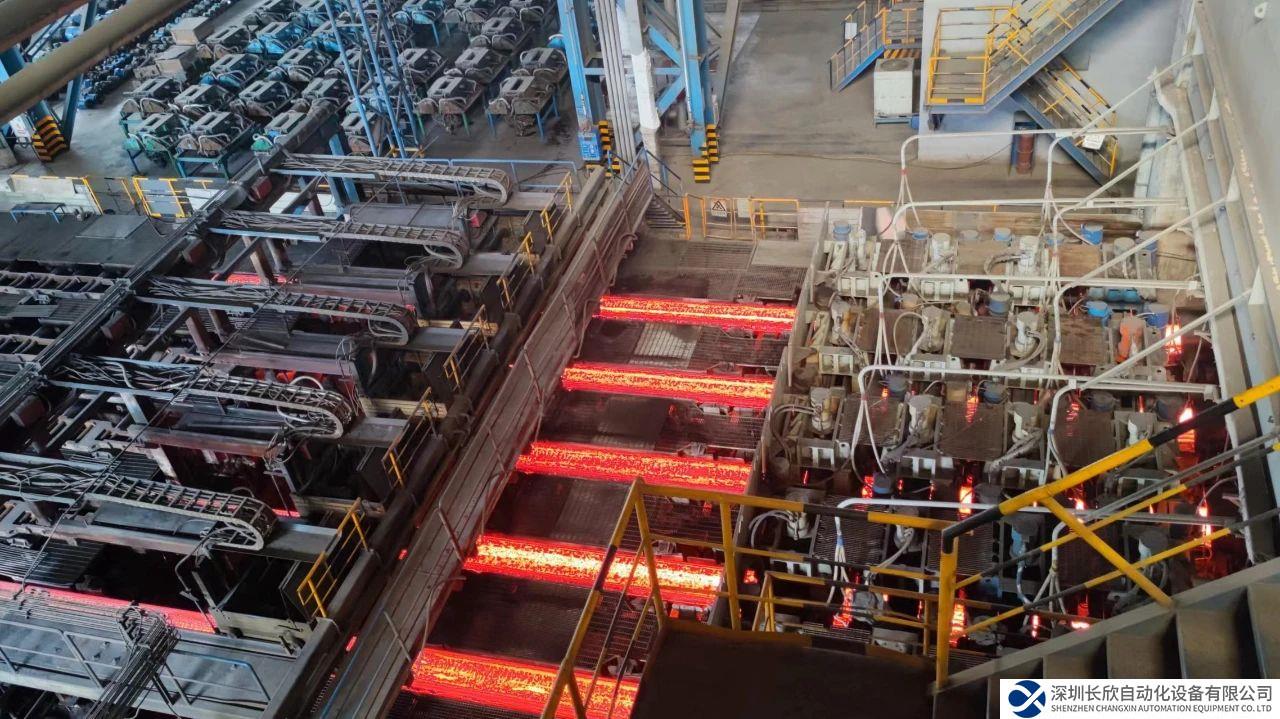

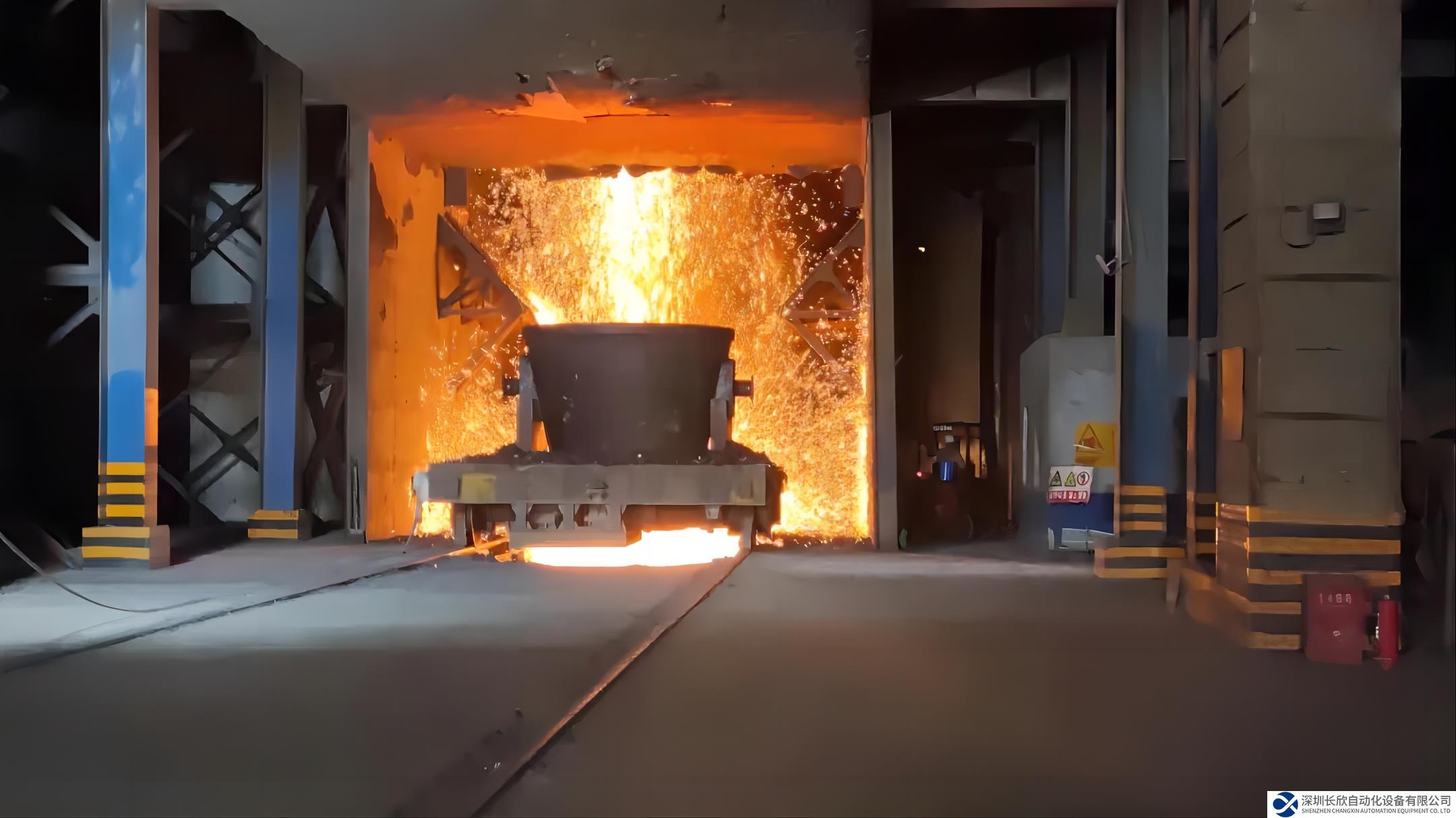

智能化转型离不开高效工业网络的建设。随着智能制造政策口号的提出，5G、物联网、大数据、人工智能等方面的技术成熟，传统钢铁冶炼和化工制造业也逐步实行数字化、平台化、智能化、精细化管理。由于钢铁化工厂通常是上下游产业工序合作，工厂园区的占地面积大，生产流程长且复杂，产业链条层级多，数据来源分散、标准不一致，呈现出较为明显的管理孤岛特点，因此对于该行业的工业网络建设，通常呈现出定制化和私有化特征。

方案概述

迈威通信针对钢铁化工行业特点并结合自身丰富的工业通信研究经验，遵循“核心-汇聚-接入”的三层典型架构，以及环网冗余和VRRP备份的设计思路，从现场的机柜PLC到集控中心，构建整套环境适应性高、安全冗余保护、业务场景灵活的网络系统，满足各个业务部门对数据传输交换网络的使用需求，完成对生产过程各设备数据的实时收集，并通过数据中台和业务中台对数据进行整理分析，最终基于流程优化实现控制物料消耗、降低吨钢成本、提高精益化管理，提升设备管理水平。

方案特点

该方案前端通过PLC控制水、氧气、压缩空气等能源介质的使用和运行，使用光纤收发器将信号远距离回传，操作站汇聚多个PLC的信息，通过2路主备光纤连接到集控中心，通过MW-Ring环网协议，实现骨干网络的冗余线路保护。产品支持VLAN、ACL、QoS等数据处理，保证监控数据优先传输;支持VRRP、MSTP/ERPS/MW-Ring、链路聚合等冗余备份技术，保证网络的高可靠稳定运行。

优势

丰富产品线：迈威提供光纤收发器、二层接入交换机、千兆汇聚交换机、万兆核心交换机等全系列工业级网络产品;

稳定可靠的网络：支持MW-Ring/ERPS/EAPS/RSTP等多种冗余环网，满足现场可靠、稳定组网需求，支持端口绑定、端口镜像、802.1X、QOS、风暴抑制、ACL等功能，保证网络信息安全;

智能运维：自研MaxView网络管理系统，可对所有管理型交换机进行统一的远程监控管理和操作配置，方便网络建设和调试维护人员随时了解网络运行情况和参数配置，同时支持二次开发，满足多样化管理需求;

工业设计：-40℃~85℃工业级宽温，独立冗余电源设计;工业级硬件标准，满足IP40、EMC四级等，具有防尘、防静电、抗电磁场干扰等。

相关产品

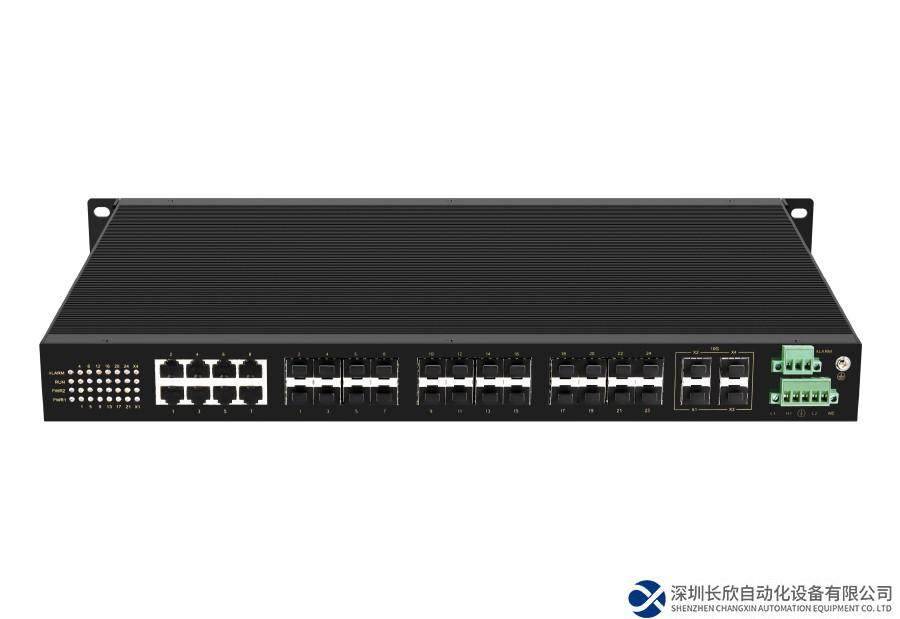

①MISCOM8028GX-4XGF-16GT-8GC

28口三层万兆全光网管型机架式工业以太网交换机

◆支持4路万兆SFP+以太网接口、8路千兆Combo光电复用接口、16路1000Base-LX接口，为用户提供灵活的组网方式;

◆小于20ms的快速光纤环网冗余(MW-Ring)，增强了系统通信的可靠性;

◆支持静态路由，支持RIP v1/v2、OSPF v1/v2等多种动态路由协议;

◆支持IGMP、PIM-SM、PIM-DM等多种组播协议;

◆提供2路电源输入：AD220(85~264VAC/110~370VDC)单电源、冗余电源，方便客户灵活选型;

◆高强度封闭铝制外壳，IP40的防护等级，无风机高效散热，使系统能够可靠地工作在-40~+70℃严酷而危险的工业环境中。

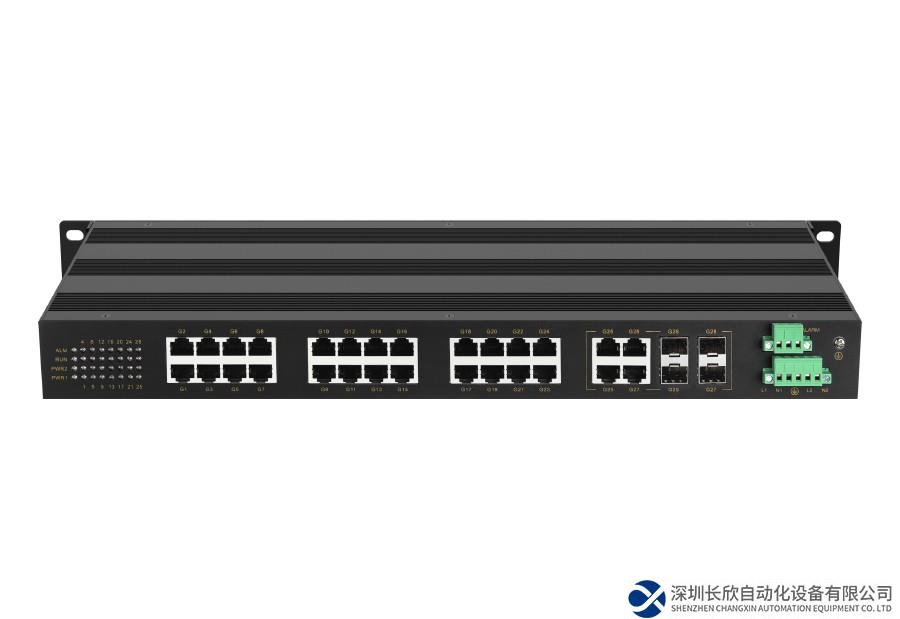

②MISCOM7028G-4GC-24GT

28口二层全千兆网管型机架式工业以太网交换机

◆支持4路千兆Combo光电复用接口、24路10/100/1000Base-T接口，为用户提供灵活的组网方式;

◆千兆SFP接口，可以支持热插拔的LC光纤接口模块和RJ45电口模块;

◆小于20ms的快速光纤环网冗余(MW-Ring)，增强了系统通信的可靠性;

◆采用高强度封闭铝制外壳，IP40防护等级，无风机外壳散热，持久耐用，稳定可靠;

◆-40℃~75℃工作温度，满足恶劣工业环境应用要求;

◆采用工业级电源设计，多种电源方案可选，满足用户灵活应用。

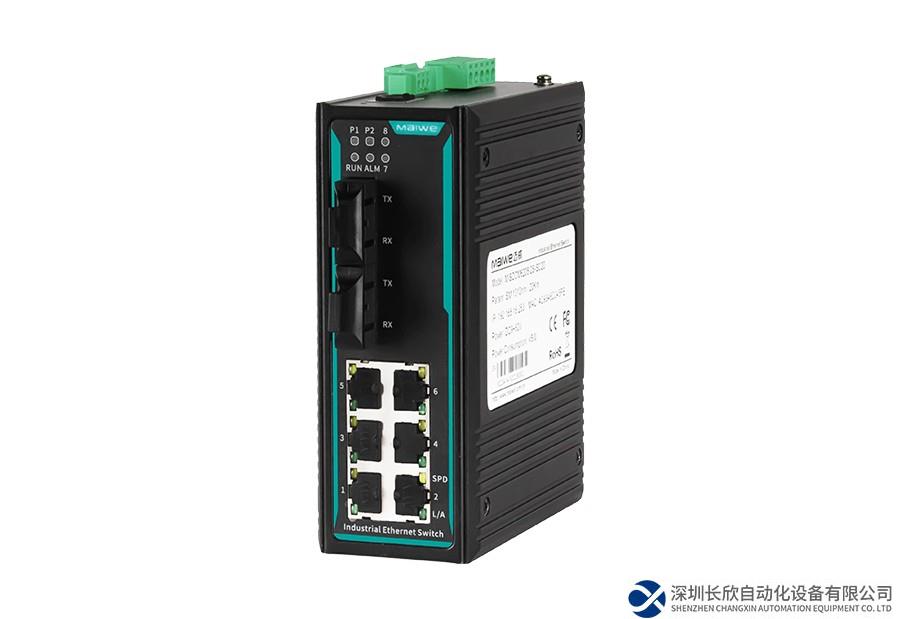

③MISCOM6208系列

8口二层百兆网管型卡轨式工业以太网交换机

◆8路百兆以太网接口，为用户提供灵活的组网方式;

◆百兆电口10/100M自适应，全/半双工，MDI/MDIX自适应模式;

◆小于20ms的快速光纤环网冗余(MW-Ring)，增强了系统通信的可靠性;

◆支持基于端口、IEEE802.1P和ToS/DiffServe的QoS，提高通信质量;

◆采用高强度封闭铝制外壳，IP40防护等级，无风机外壳散热，持久耐用，稳定可靠;

◆支持工业级带隔离电源，可提供冗余双电源输入，满足高可用性的要求;

◆-40℃~85℃工作温度，满足恶劣工业环境应用要求。
