开疆智能RS485转PROFINET网关链接CDS560伺服驱动器与PLC的配置案例

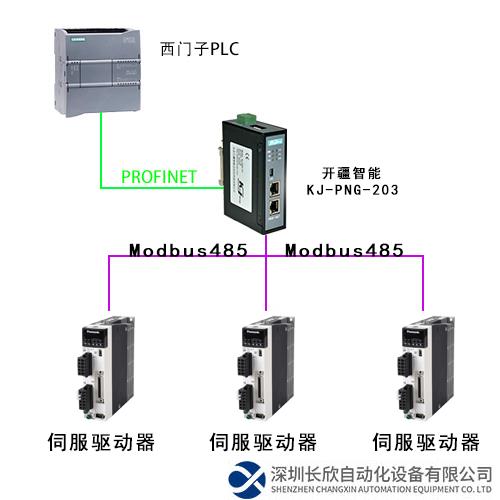

　　本案例是用RS485转PROFINET开疆智能网关链接CDS560伺服驱动器与PLC的配置案例，用到设备为西门子S7-1200PLC，KJ-PNG-203型RS485转PROFINET网关， CDS560伺服驱动器两台。

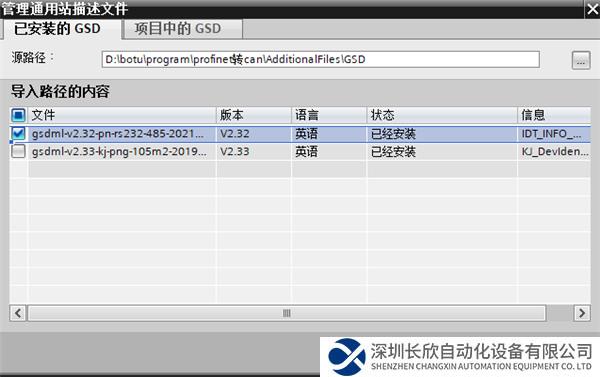

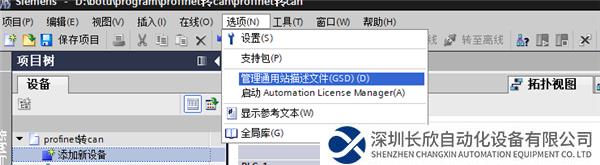

　　1.打开博图，安装gsd文件。

　　2.选择gsd所在文件夹位置(如桌面等)即可确定后会出现在图中，选择安装即可。

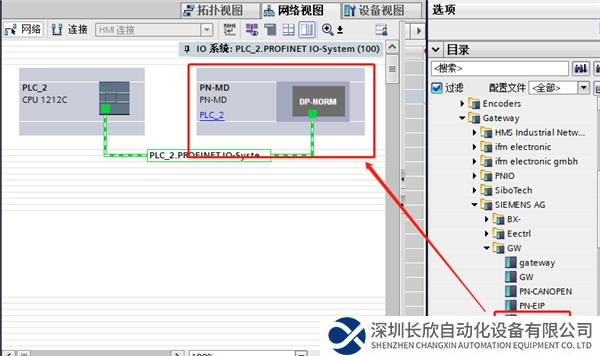

　　3.安装完毕后在如下地址找到RS485转profinet网关模块。

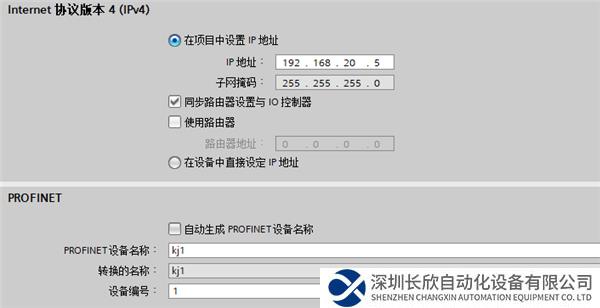

　　4.设置RS485转profinet网关的IP地址和设备名称。要和配置软件保持一致

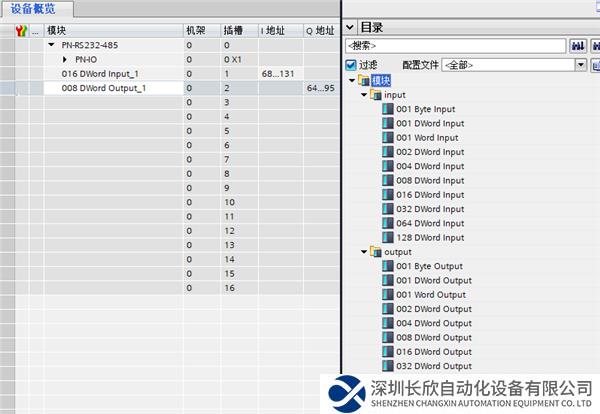

　　5.添加RS485转profinet网关所需的输入输出字节长度。

　　6.下载配置到PLC，设置RS485转profinet网关参数，打开网关配置软件。

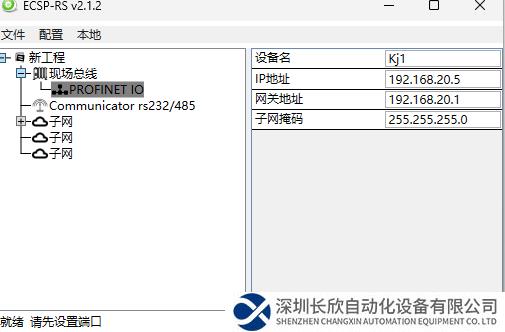

　　7.首先设置PN端的IP地址和设备名称，需和博图配置保持一致。

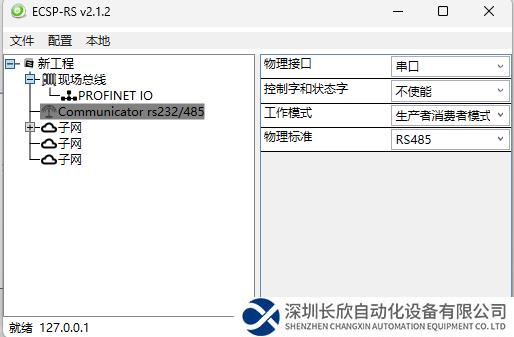

　　8.设定串口参数，可选择232或485接口，工作模式可选择主从模式或消费者生产者模式，此处以生产者消费者模式为例。

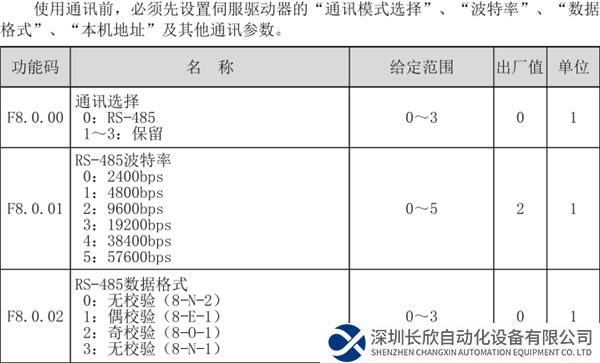

　　9.设置RS485转profinet网关每个端口的串口参数。

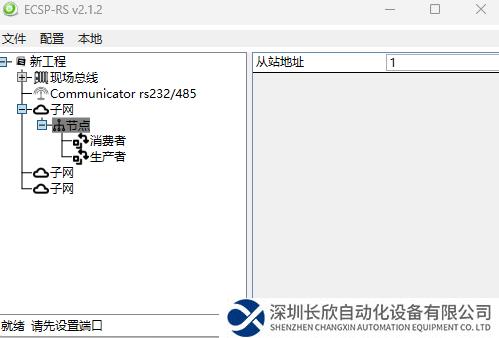

　　10.在子网处鼠标右键添加节点，在节点处右键添加生产者和消费者。

　　11.消费者为接收，用于接收CDS560伺服驱动器发来的数据。

　　子网离线动作：选择清零后网关接收一次数据后会清零，否则就会保持。

　　超时时间：以10ms为基数如图中填入100则乘以10为1000ms即1秒后执行清零或保持动作

　　触发字节：使能后对应字节数据变化才会发送。

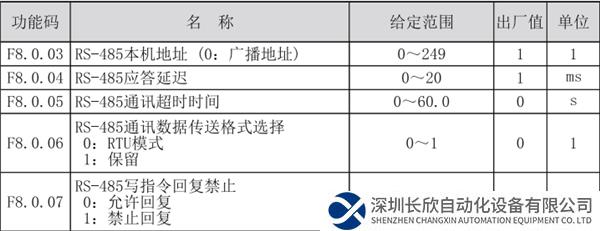

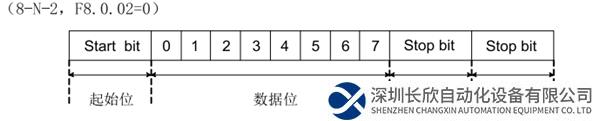

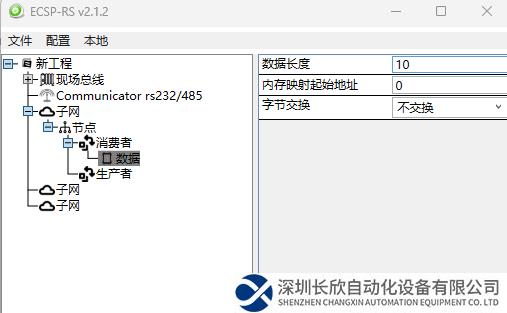

　　12.在消费者处右键添加需要的数据格式，根据手册数据格式，添加相应的数据长度。

　　13.第二个子网也照此设置，不过内存映射地址要从10开始下载配置，即可在相应I地址读取到信息

　　14.关于发送：

　　在生产者和消费者模式下发送选择生产者。

　　同样超时离线动作可以选择清零和保持。

　　发送模式分为周期发送;数据改变发送;启动后发送一次和触发数据改变。

　　例如上图中Q地址起始地址为68，那么加入选择数据长度为10，内存映射地址为1500。那么网关将发送从QB68开始即QB68-QB77的10个字节长度的数据。在触发模式下如果内存映射地址设置为1500，那么QB68的数据发生变化后将进行发送，如果不想将出发数据发送那么数据的内存映射地址要偏移一位即1501开始。
