Modbus TCP转Profinet网关在配置中Modbus TCP从站配置方法

文章作者：长欣小编人气：发表时间：2023-11-23 09:35

本案例是模拟将无锡耐特森Modbus TCP转Profinet网关设备数据接入到西门子PROFINET网络中。使用设备为西门子S7-1200型PLC,无锡耐特森MCN-PN3111型网关。Mosbus从站为电脑安装modbus poll软件。

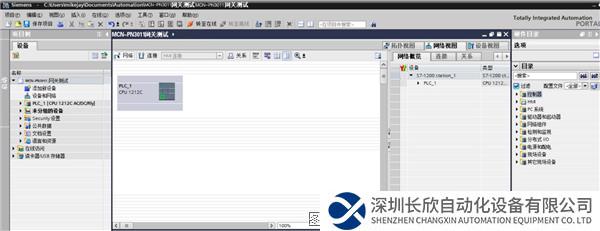

1.打开西门子博图软件新建新项目；

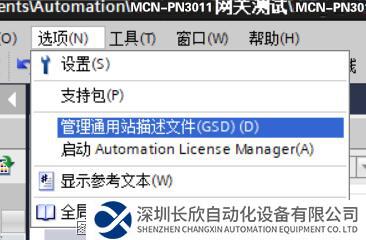

2.安装GSD文件；

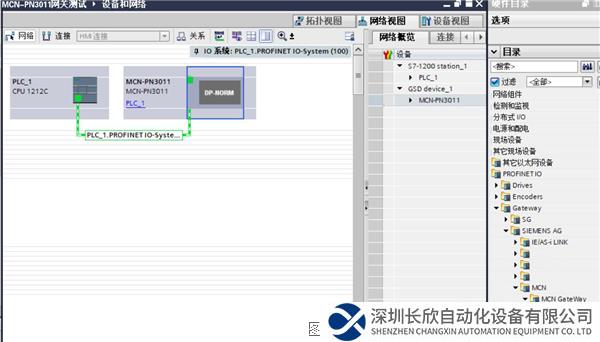

3.添加模块；

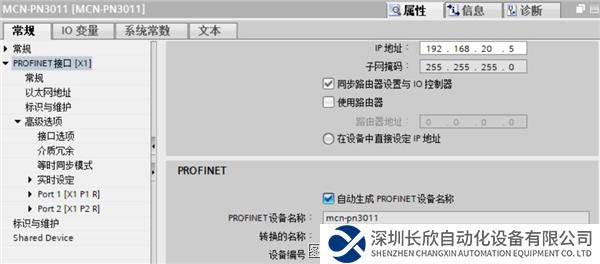

4.设置无锡耐特森Modbus TCP转Profinet网关名称和IP地址，本例为MCN-PN3111，IP为192.168.20.5；
5.配置输入输出字节长度，本例为8个字节即4个寄存器；
6.下载配置

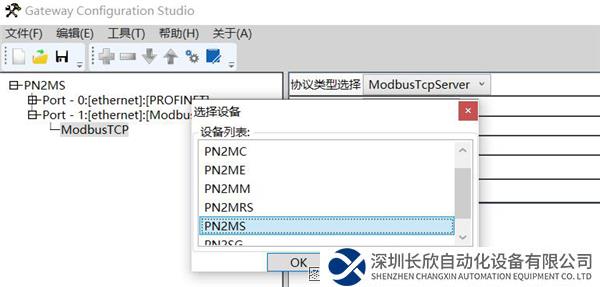

7.设置无锡耐特森Modbus TCP转Profinet网关参数，点击新建选择PN2MS；

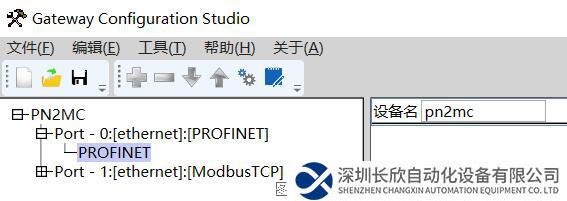

8.设置无锡耐特森Modbus TCP转Profinet网关在Profinet网络中的设备名和IP地址（注意：要和博图中组态一致）；

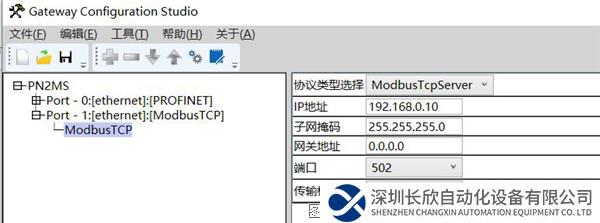

9.设置Modbus TCP转Profinet网关tcp端的IP；
10.下载配置到Modbus TCP转Profinet网关，即可使用；

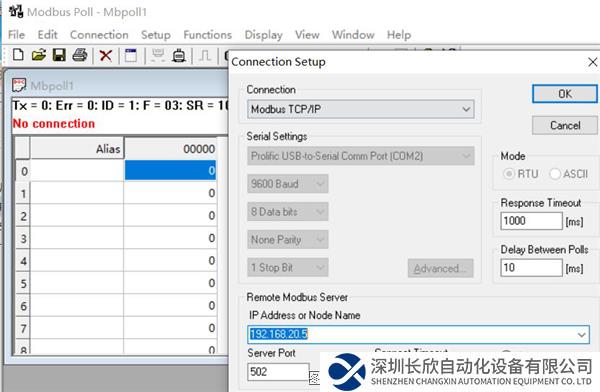

11.打开Modbus Poll软件，连接服务器端（注意：不是Profinet端IP地址，是Modbus TCP服务端地址）；
12.网关的参数地址，以03，10功能码为例，Q地址所输出数据的寄存器范围为750-1499，I地址输入数据寄存器地址范围为0-749；

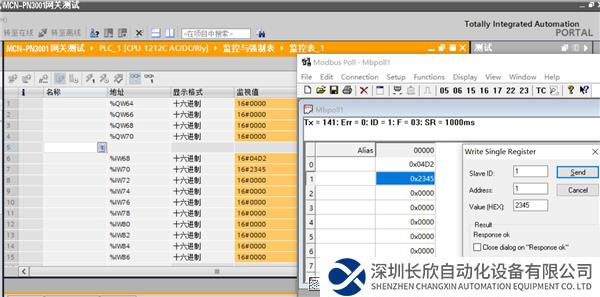

13.如图，主站对寄存器地址0写入数据，对应i地址的起始地址IW68

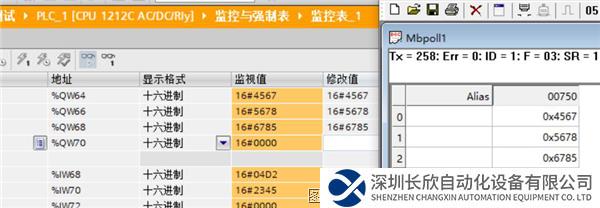

Q地址的输出数据在主站从寄存器地址750开始读取对应Q地址的起始地址QW64
