点亮机器视觉|全新威格勒照明大家族重磅上线!

文章作者:长欣小编 人气:发表时间:2024-03-01 10:00

为什么照明技术至关重要?

机器视觉照明是为高效图像处理创建对比度的基本组件。没有光,相机就无法“看到”要检查的特征。以正确的方式使用 LED 照明将产生黑白对比度,从而允许以高吞吐量处理图像。照明的亮度对于机器视觉也很重要。使用更高强度的光,图像处理将更加稳定和可重复。

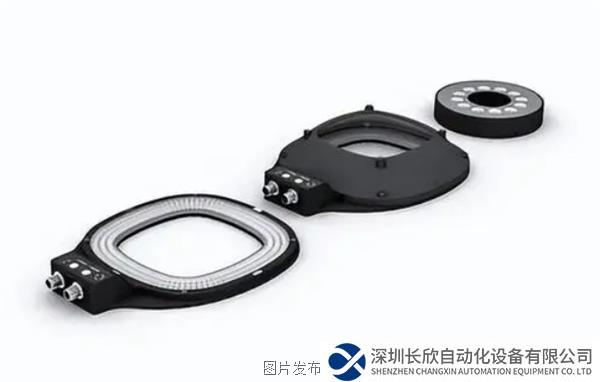

更多选择,威格勒照明大家族

照明技术是使用2D照明的机器视觉应用和读码应用的关键组成部分,也是为图像处理软件提供稳定抗干扰,并具有良好对比度的图像的关键。威格勒机器视觉照明系统由 LED、光学器件和漫射器构成,产品拥有多种外壳和尺寸,在工业图像处理、工业自动化、机器人和识别类应用场景中都有着广泛的应用,丰富的产品种类满足各类场景照明需求,它们一起组成了威格勒照明大家族。

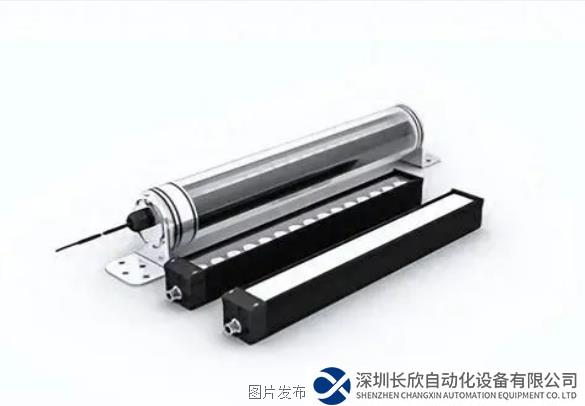

条形照明系统


环形照明系统

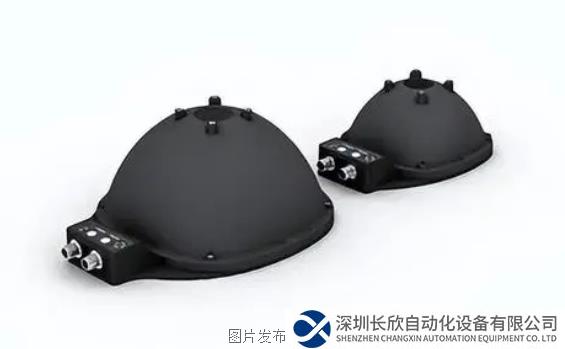

穹顶照明系统

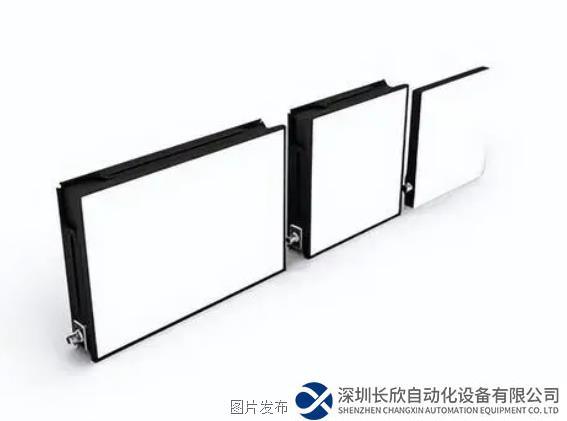

平面照明系统

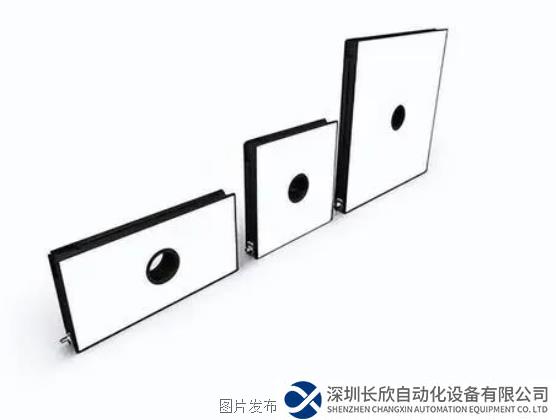

扁平穹顶照明系统


聚光照明系统

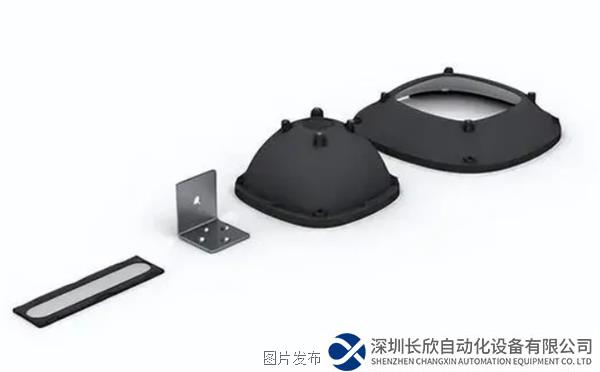

照明系统配件

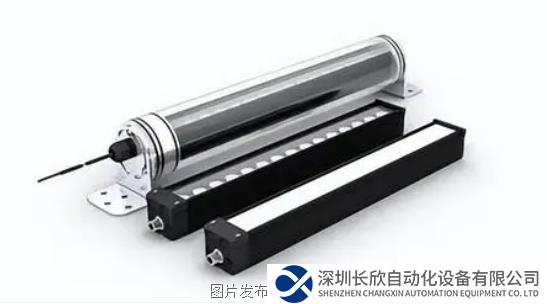

Bar Lights

条形照明系统


1


条形灯是一种灵活的光源,可用于多种照明条件。wenglor LED条形灯是由一组高亮度、高均匀性LED组成的线性阵列,它适用于各种目的,例如以暗场方式照亮光亮的物体,或以明场方式使某个区域得到强力的照明。wenglor提供各种尺寸、颜色、照明角度和漫射选项备选。

为了获得物体的最佳图像,安装位置、灯光数量和入射角都很重要。wenglor条形灯为机器视觉、工业自动化、机器人和识别等应用提供了解决方案。

条形灯的常用照明方法

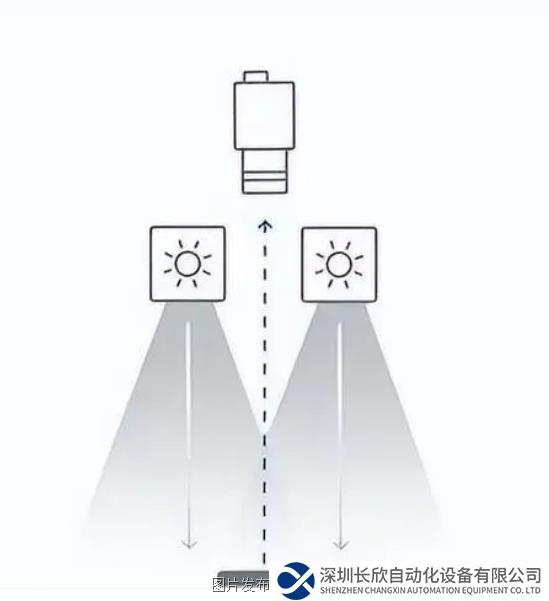

明场

明场:通过使用条形灯作为前灯,直接的照明能够反映出首检物品的表面细节

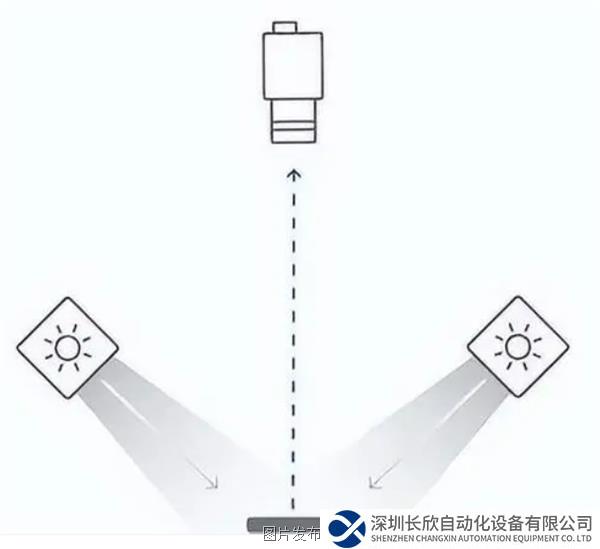

低角度

低角度:通过以低入射角使用条形灯,可以突出边缘轮廓并略微照亮表面

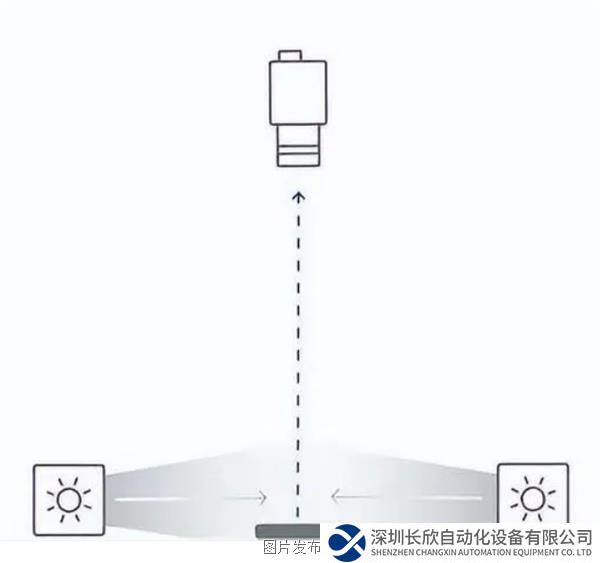

暗场

暗场:以平面对齐方式安装时,条形灯强烈突出边缘,表面上几乎没有光

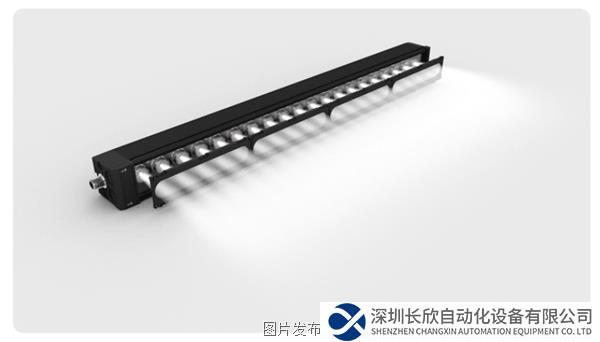

LBA 带角度变换器的机器视觉用条形灯

wenglor LBA条形灯可以配置为适合几乎任何应用。将LBA条形灯与可选的ZBAG角度变换器配套使用,不仅可以扩大光束角度,还能在整个视野内灵活地控制照明。


照明元件本身在亮度和均匀性之间具有完美的平衡,使产品无论工作距离远近都能适用。LBA条形灯可以在连续模式下高亮度工作,或在超高亮度(超控模式)频闪模式下与数码相机同步运行。LBA条形灯提供白光、红光和红外光。

机器视觉条灯–效果和功能

光束角度–角度变换器的功能

曲线效果–创造出色的均匀性

角度变换器–免工具安装

视野–计算照明面积

无角度变换器的LBA–远距离照明

特殊照明方法–创建穹顶效果

特殊照明方法-使用LBA条形灯进行线扫描

偏振-降低光泽度

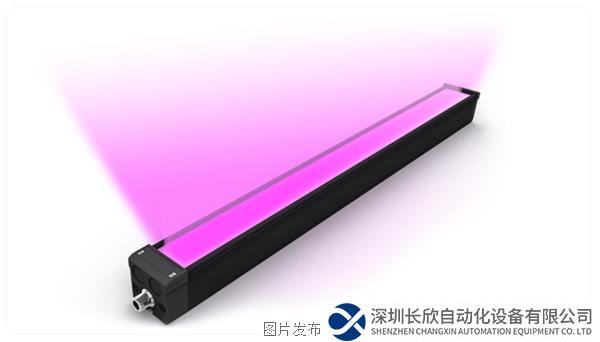

LBD 无角度变换器的漫射条形灯



wenglor LBD条形灯是高度漫射的光源,非常适合作为低角度漫射光照明、近距离直接照明或视野中特定特征的背光。由于集成了电流控制和灵活的安装选项,该条形灯非常容易安装,是各种机器视觉和识别应用的理想选择。LBD条形灯提供白光、红光和红外光。

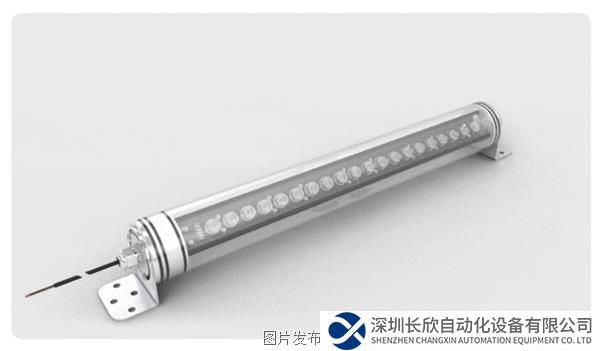

LB9 无角度变换器的IP69K机器视觉条形灯

wenglor LB9条形灯是具有IP69K防护等级的工业光源。它的食品级外壳非常适合承受高压、高温冲洗(含蒸汽和清洁化学品)的环境。


LB9条形灯配备的L形支架可以360°旋转,使得它们的安装极为简便。LB9条形灯提供红光、红外光和白光。

易于安装

非常适合食品、饮料和制药类机器视觉应用

能够承受严酷的化学清洁和洗消过程

宽环境工作温度范围

下一期,我们一起了解“环形照明系统”——带有多个 LED 的圆形阵列,可与机器视觉相机结合使用。这些环形照明适用于大工作距离和小工作距离的均匀照明。
