新品上市 | 西克伺服反馈编码器ELS/ELM35

文章作者:长欣小编 人气:发表时间:2024-03-01 10:02

一直以来,西克伺服反馈编码器凭借其强大的性能和稳定性在运动控制行业备受欢迎,在行业追求降本增效的趋势下,西克专门面向中国伺服市场推出了高性价比伺服反馈编码器ELS/ELM35系列产品,即日起发布上市,接受订货!

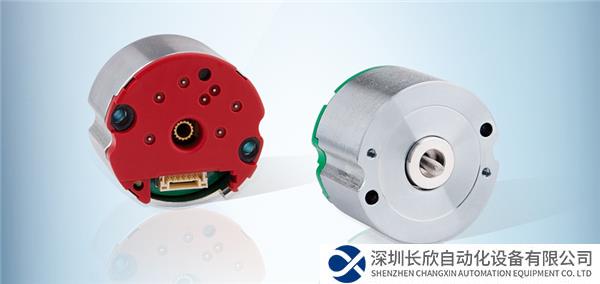

ELx35是一款专门面向中国运动控制市场推出的经济型机械齿轮多圈编码器,可有效并稳定的反馈伺服电机的位置和速度等信息,且无需电池维护。得益于无球轴承的设计结合精悍的外壳,让ELx35安装简单易于使用。

ELS/ELM35产品介绍 (性能+特点)

01.高分辨率、高动态响应

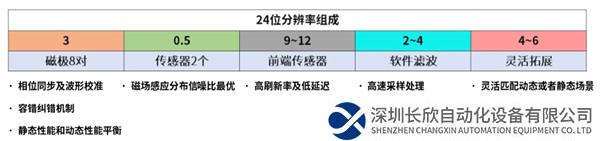

Elx35系列单圈分辨率高达24位,反馈单元采用8对磁极搭配双通道位置传感器,数据反馈高速、稳定、正确,实现动态性能和静态性能的出色平衡,有助于提高伺服系统动态响应速度,提升系统刚性。


动态性能,静态性能及客户语言间的出色平衡

02.免维护的机械齿轮多圈系统

ELM35配有可测量4,096圈的机械齿轮式多圈系统。运用机械钟表齿轮结构的原理,每个位置编码都是独立的。

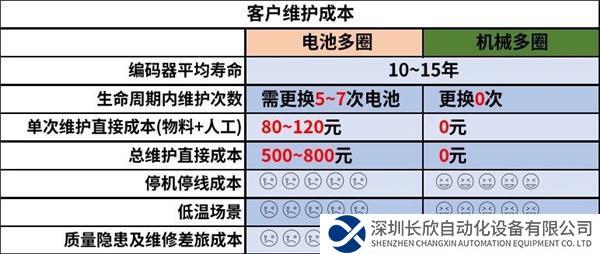

无需记忆,免电池维护,减少设备停机时间,提高设备综合效率。


无需电池-免维护-稳定可靠

03.易安装,高容错

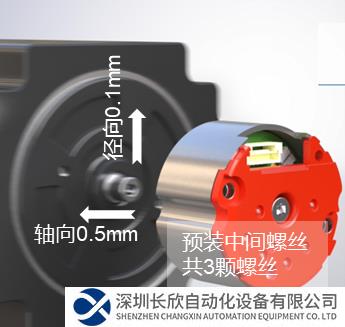

ELx35编码器内部采用无球轴承设计

►轴向允许位移± 0.5mm

►径向允许位移± 0.1mm

易于安装集成,在电机高速旋转下能提供良好的稳定性。

一体式冗余安装方式,大程度的缩短了客户的安装工时,同时6mm直轴便于电机侧加工,同时提供1: 3锥轴版本,更好地完善产品兼容性。



提高生产效率


04.通用性、兼容性

ELx35采用运动控制行业驱动器与编码器的主流高速数字通讯协议BiSS-C®

●可达10MHz时钟频率

●开源无需付费

●降低驱动器端开发成本

●协议灵活可调整

●数据长度、报警功能等可据需求设定

使得在运动控制领域灵活性更高,能够兼容更多品牌的伺服驱动器。

ELS/ELM35典型应用&目标行业

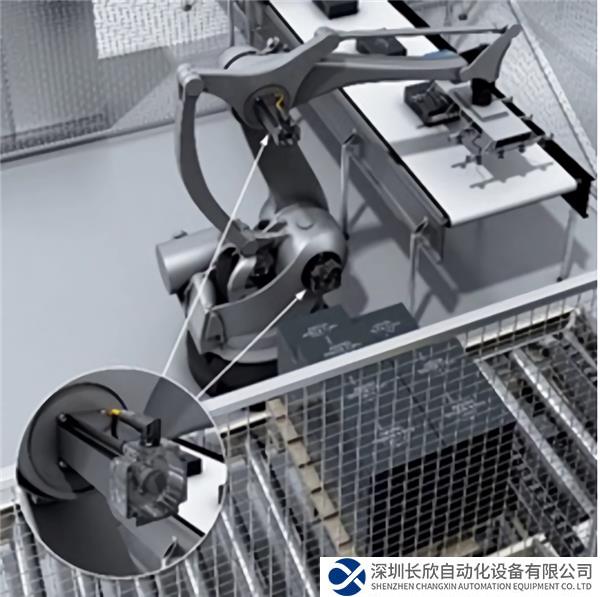

在多关节、SCARA等工业机器人设备中,有效反馈轴关节速度和位置信息,以实现有效运动控制。

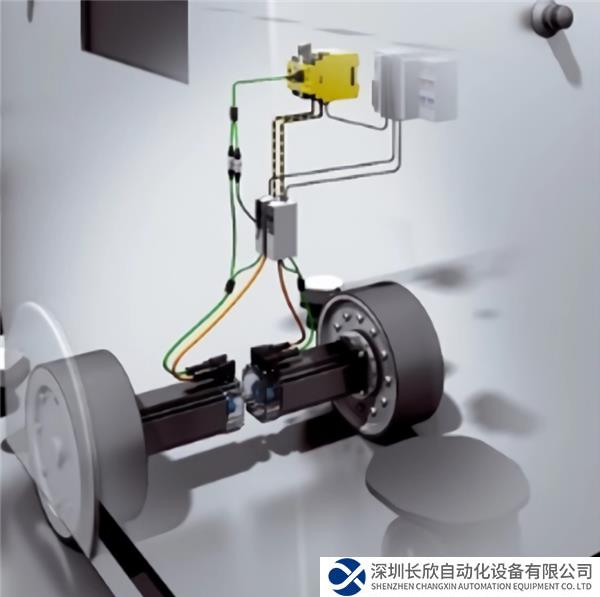

在AGV等设备中,实时反馈舵轮电机的位置与速度信息,以实现正确行走和换向。

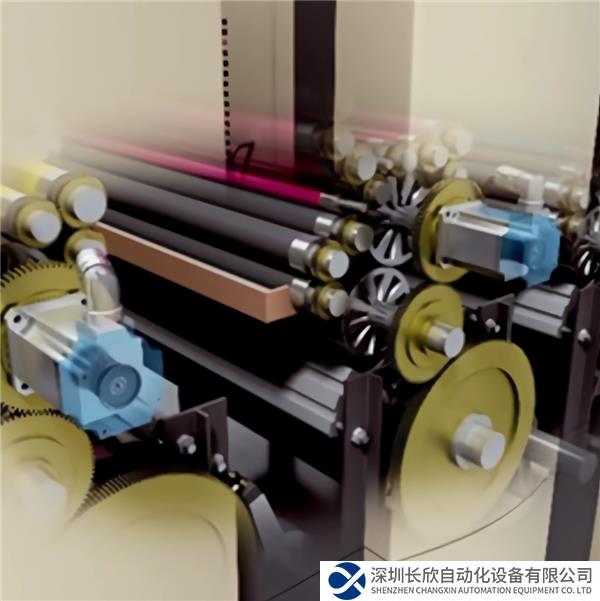

在印刷设备中,有效反馈伺服系统位置信息,使规定与实际纸张之间保持同步。

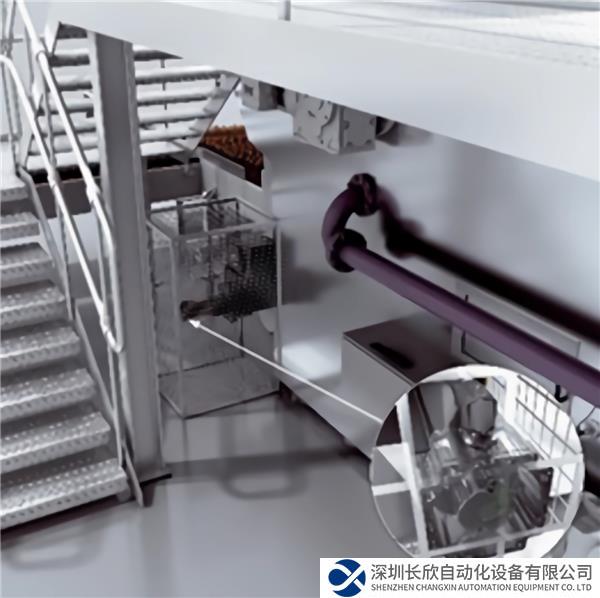

在食品洗瓶机、灌装机、包装机等生产设备中,反馈伺服系统位置信息,对传动机构进行位置检测。

订货信息
